Radlagerwechsel

Nachdem bei der Heimfahrt vom Ostertreffen des Camping Oldie Clubs der Eindruck entstand, daß die Radlager immer lauter würden, wurde eine Inspektion mit gegebenenfalls Austausch der Radlager beschlossen. Es ist ja noch gute alte Grobware, die sich leicht inspizieren läßt und wenn kein Schaden vorliegt, lässt sich das auch wieder schadfrei zusammenbauen. Von daher ist das eigentlich keine Aktion.

Begonnen wurde mit der Nabe vorne rechts. Später werden wir sehen, daß man bei einer 50/50-Chance auch immer wieder 100% daneben liegen kann.

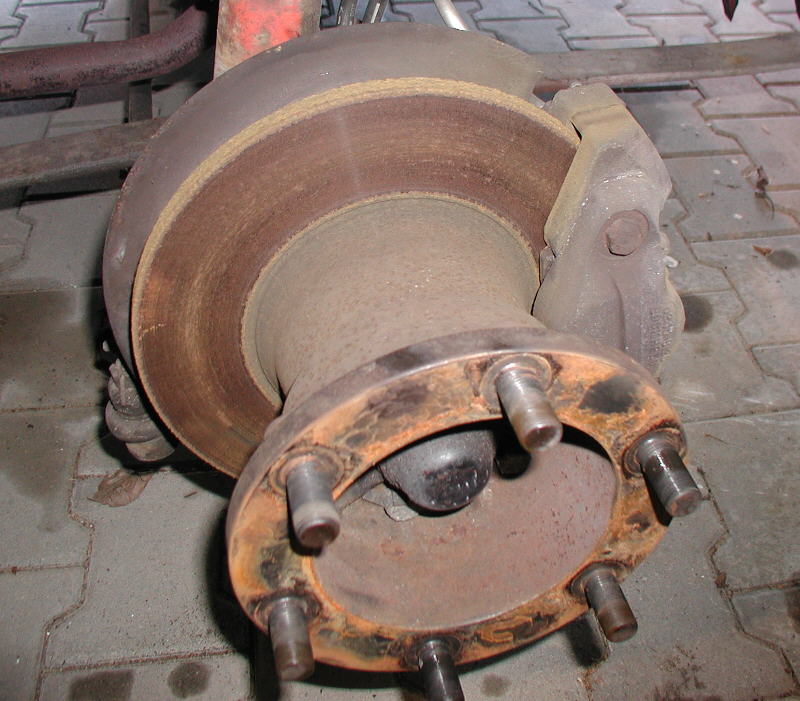

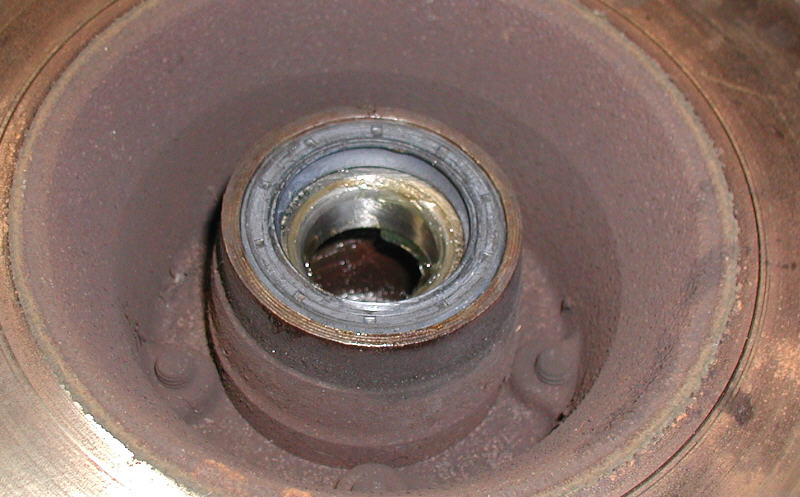

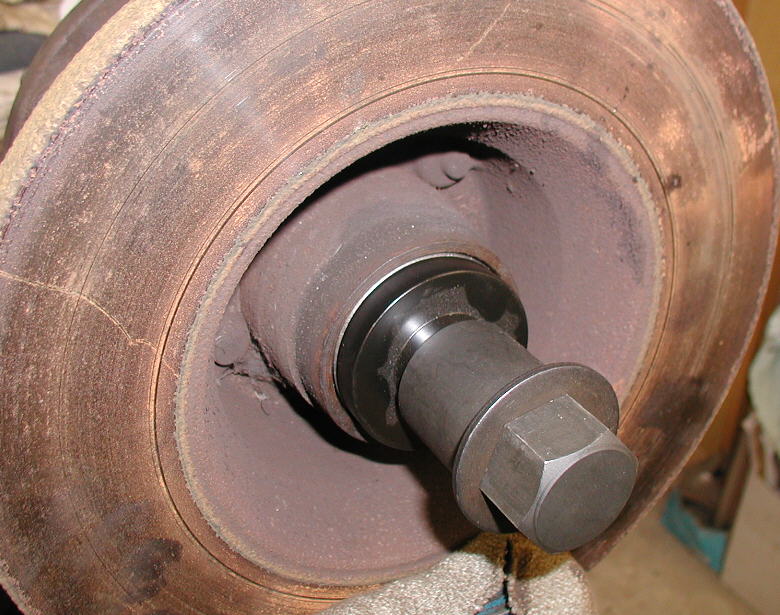

Nabe rechts, Rad ab

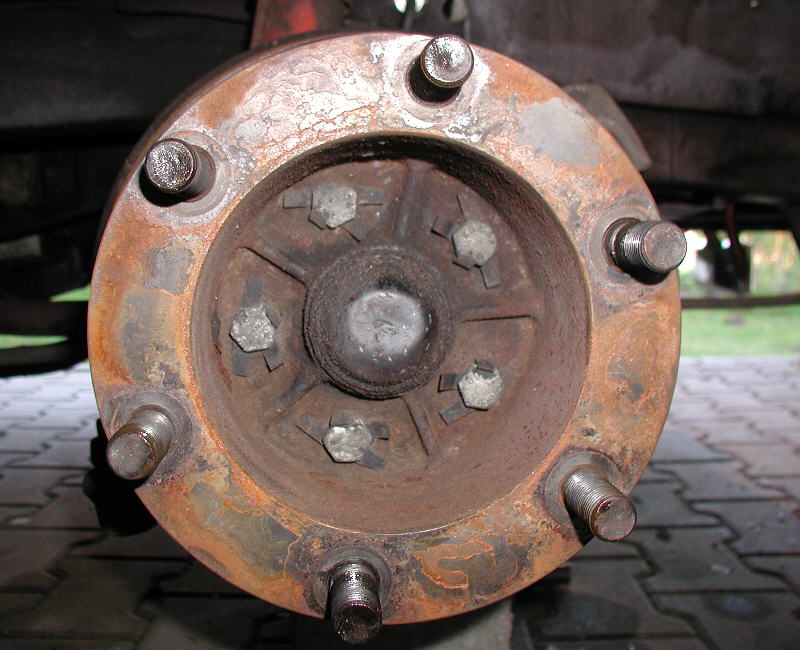

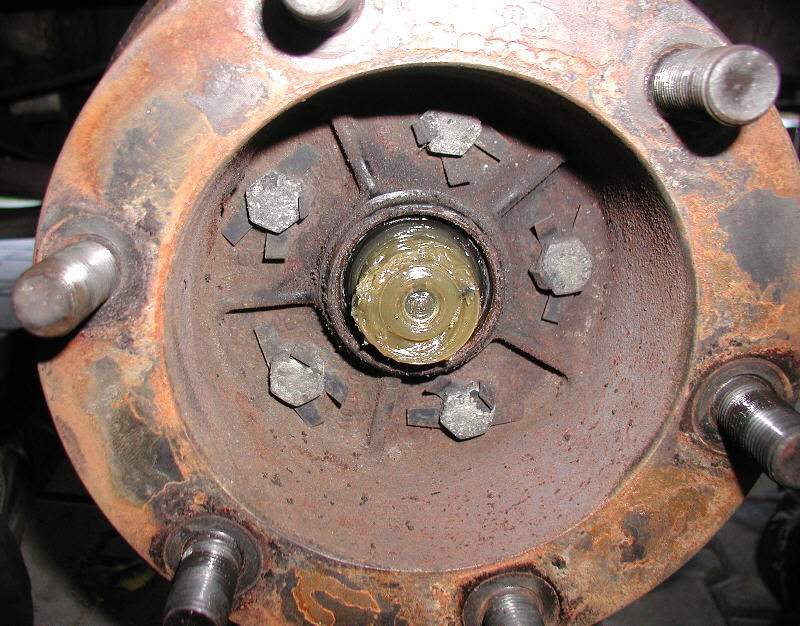

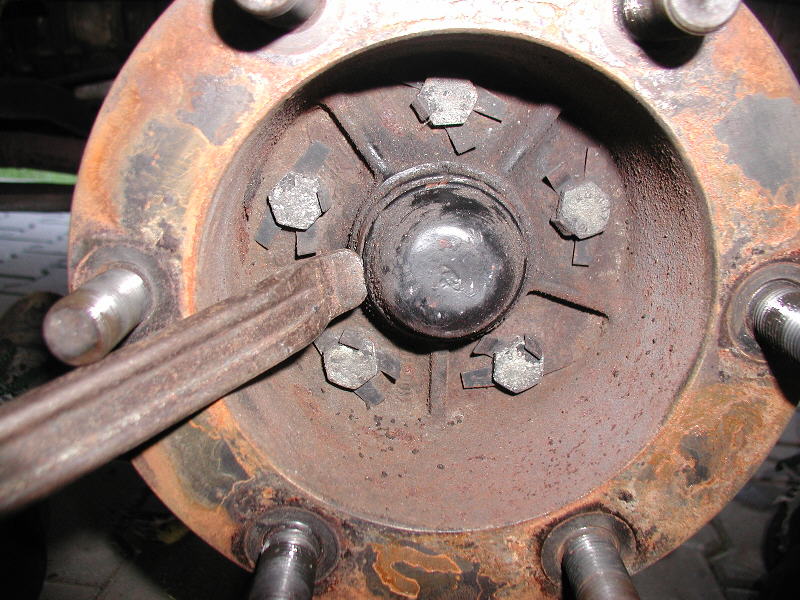

Hinter dieser Fettkappe im Nabenzentrum verbirgt sich die Verschraubung der Radlager. Es sind zwei Kegelrollenlager, die zueinander verspannt werden. Verspannt ist eigentlich der falsche Ausdruck, man gibt ein bischen Spiel und arretiert dann die Einstellmutter mit einem Splint und einer Sicherungsmutter.

Die Fettkappe hebelt man mit einem geeignetem Werkzeug ab. Es könnte auch Abzieher dafür geben, das weiß ich aber beim Transit nicht sicher. Ich habe auch noch nie einen Abzieher dafür gebraucht, ich habe die Kappen immer mit einem Hebel abbekommen.

Nach dem Abnehmen der Fettkappe sehen wir noch ziemlich frisches Fett. OK, irgendwas war mir auch im Kopf, daß der Vorbesitzer des Transit auch noch Radlager hatte machen lassen. Die sind also noch nicht viel gelaufen, ich bin die letzten Jahre fast nichts damit gefahren (die letzten drei Jahre etwa 7500 km in Summe) und die Jahre vorher garnichts.
Aber, das Fett sieht frisch aus, also paßt das wohl mit der Angabe, daß die Radlager erneuert worden waren. Trotzdem, wir suchen ja das Geräusch, also gehts weiter.

Fett abgewischt, Sicherungsmutter runter....

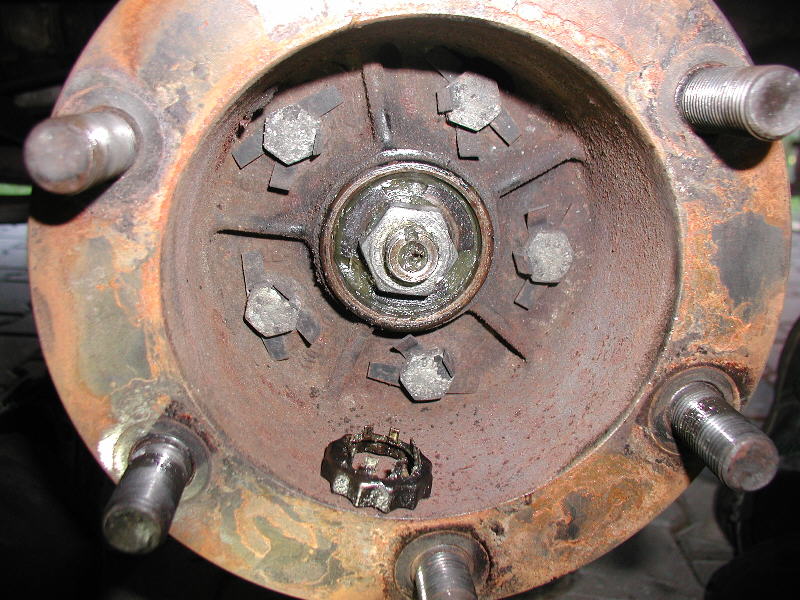

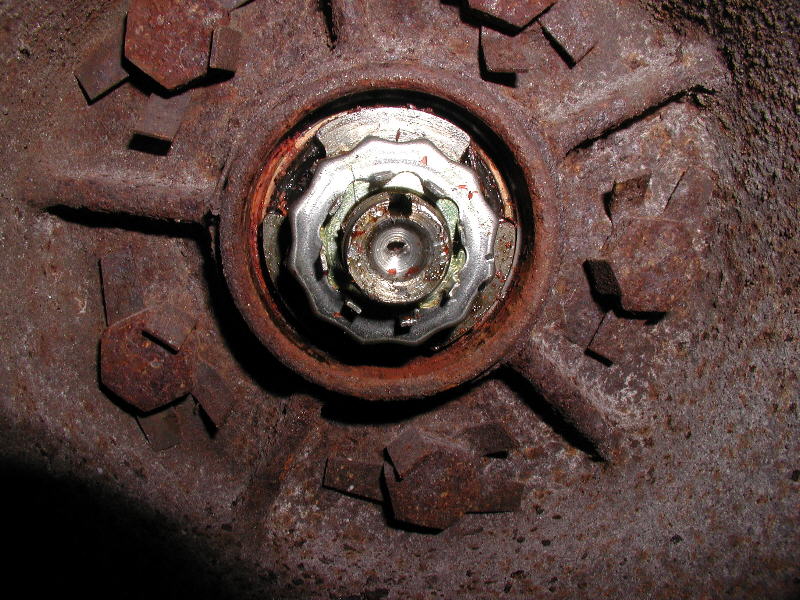

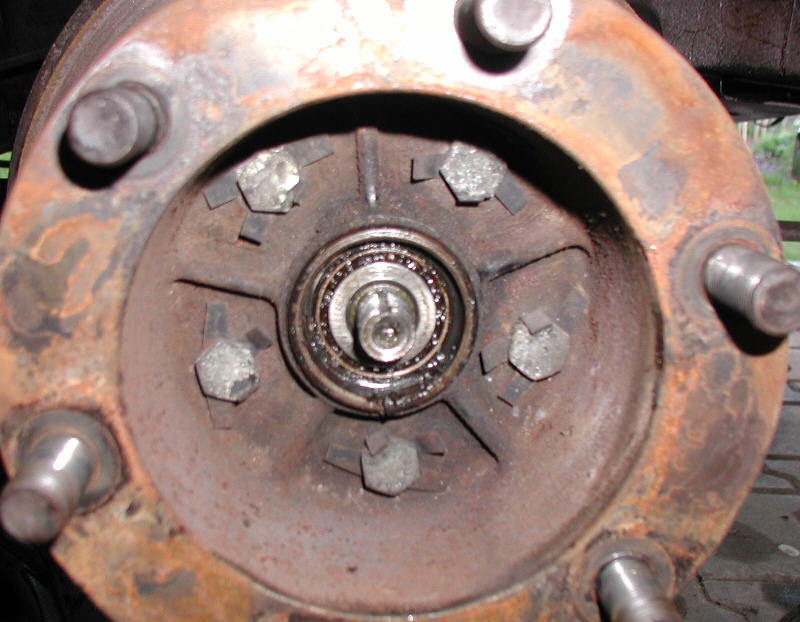

... Einstellmutter runter und immer noch ist da der Eindruck von einer noch nicht so alten Lagerung.

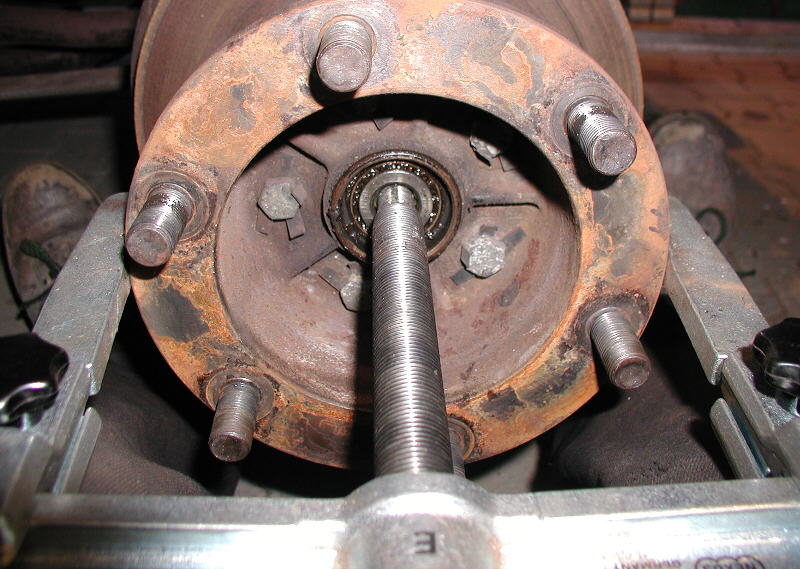

Leider ging das Ganze nicht einfach per Hand abzuziehen, was eigentlich normal wäre, somit habe ich mit einem Abzieher etwas nachgeholfen. Es ging einfach, der Widerstand war nicht besonders groß, aber einen kleinen Ruck brauchte das Ganze doch.

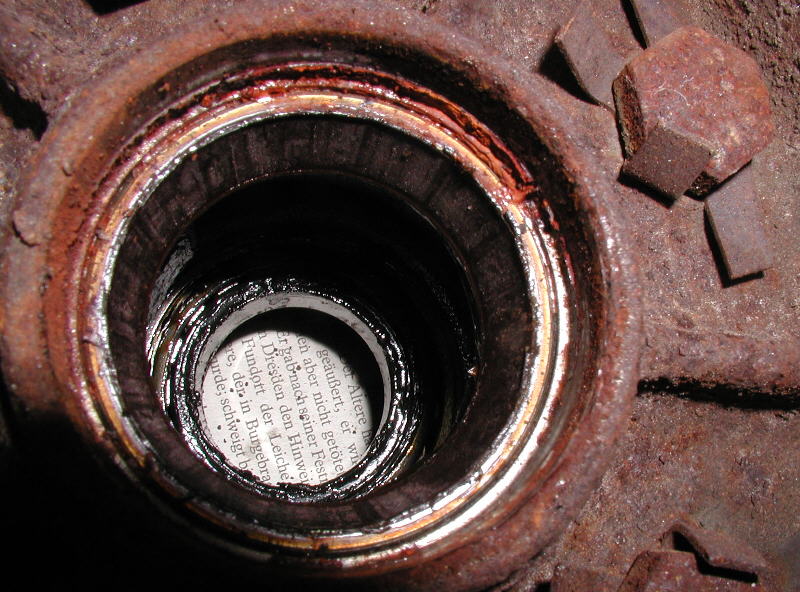

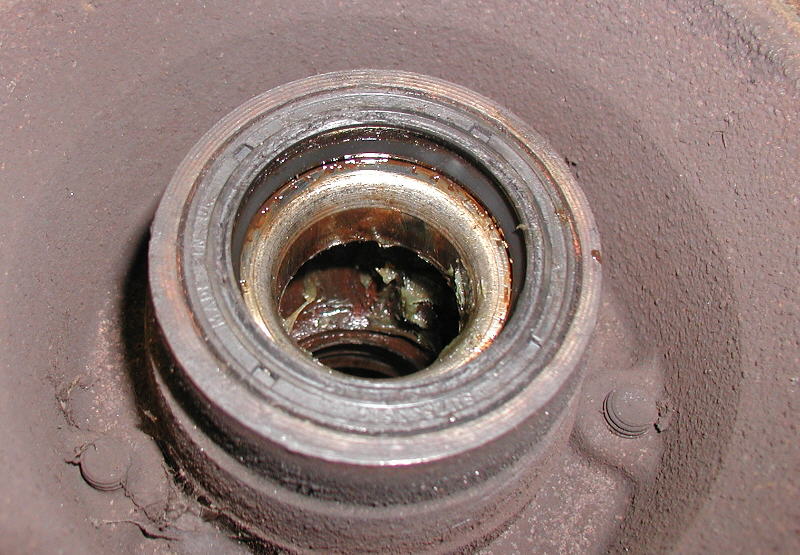

So sieht es von der Innenseite aus in die Nabe gesehen aus. Obenauf der Dichtring (sieht auch noch frisch aus), dann das innere Lager und zwischen den Lagern sieht man einen größeren Hohlraum, in dem etwas Fett rumhängt. Soweit alles normal, allerdings hatte ich schon neue Radlager besorgt und wollte diese auch tauschen.

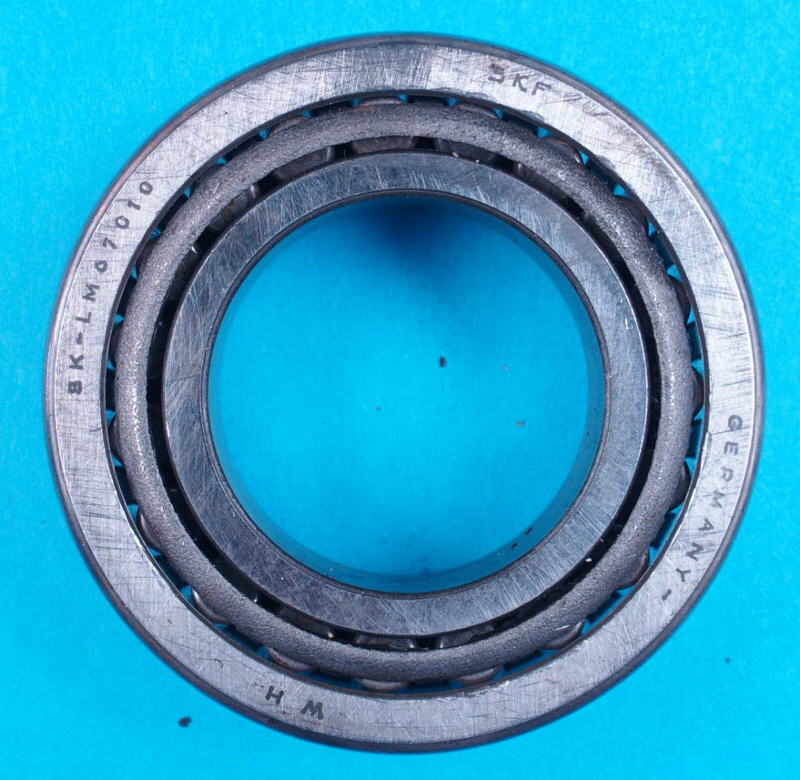

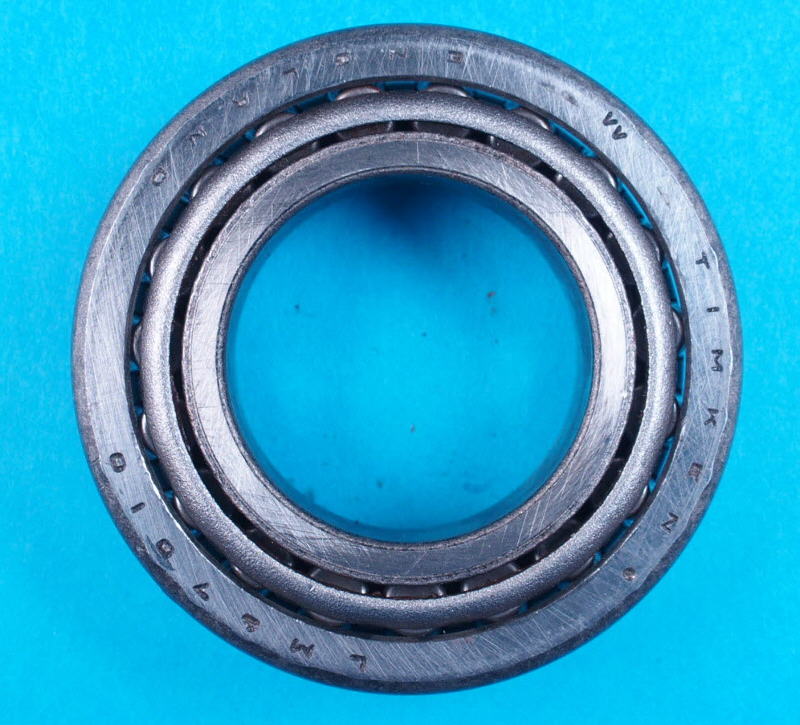

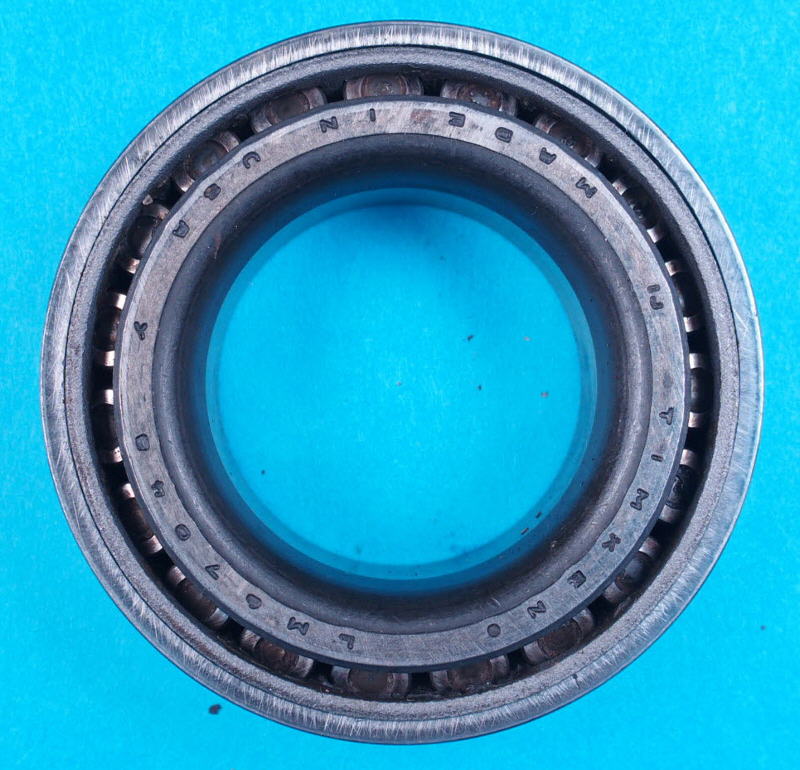

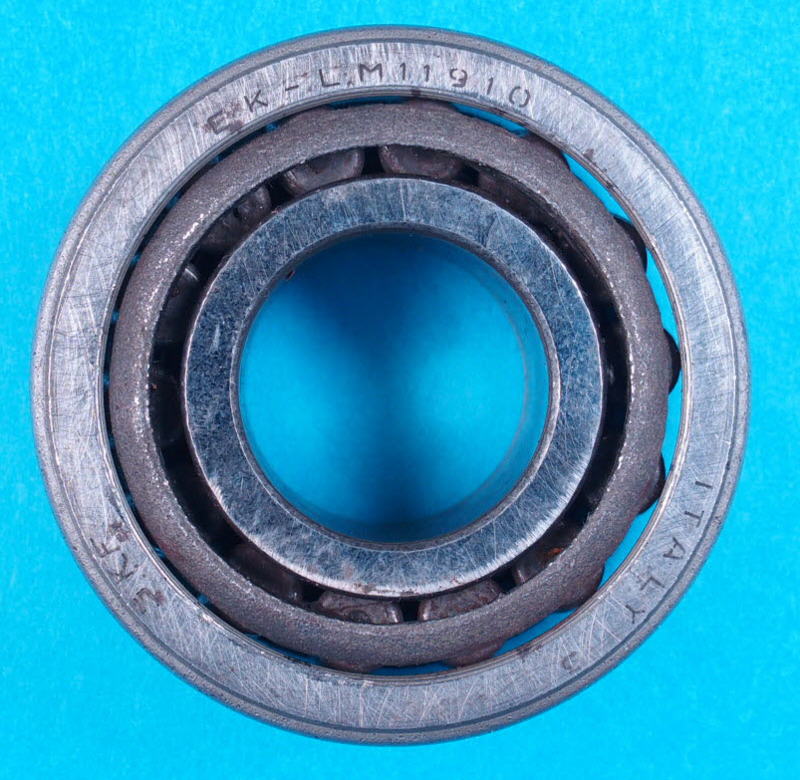

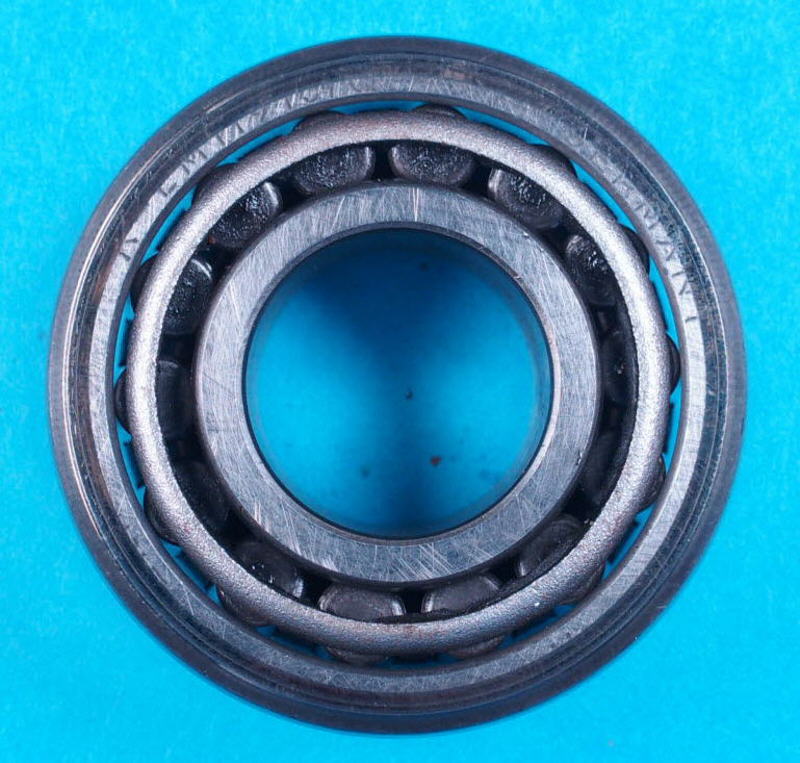

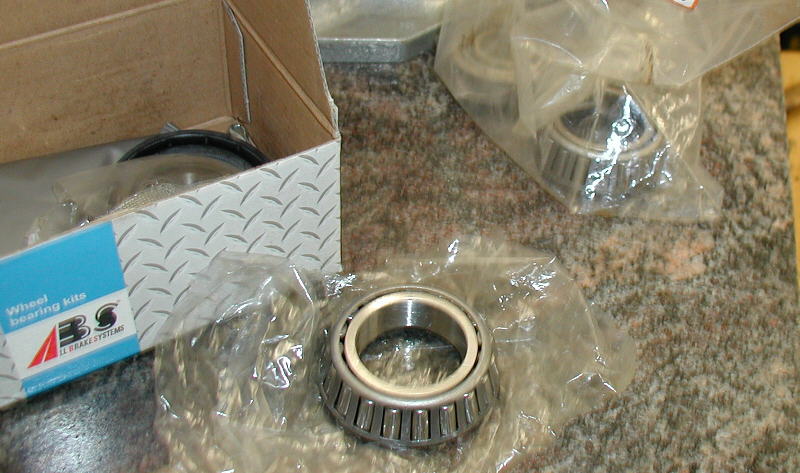

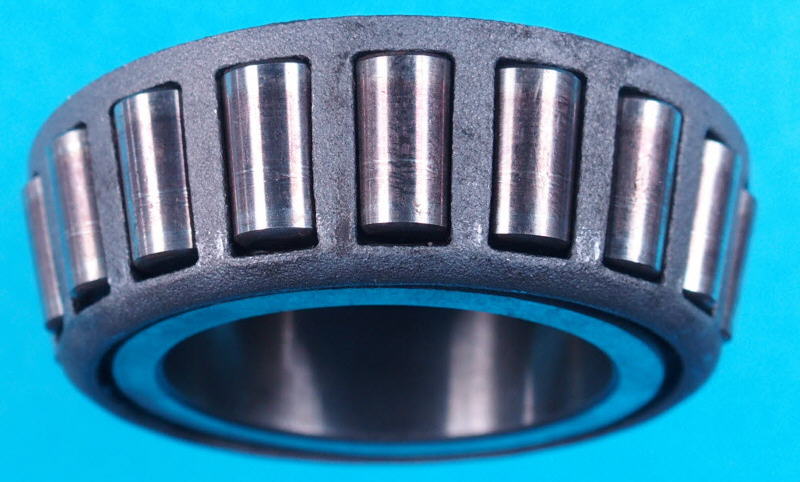

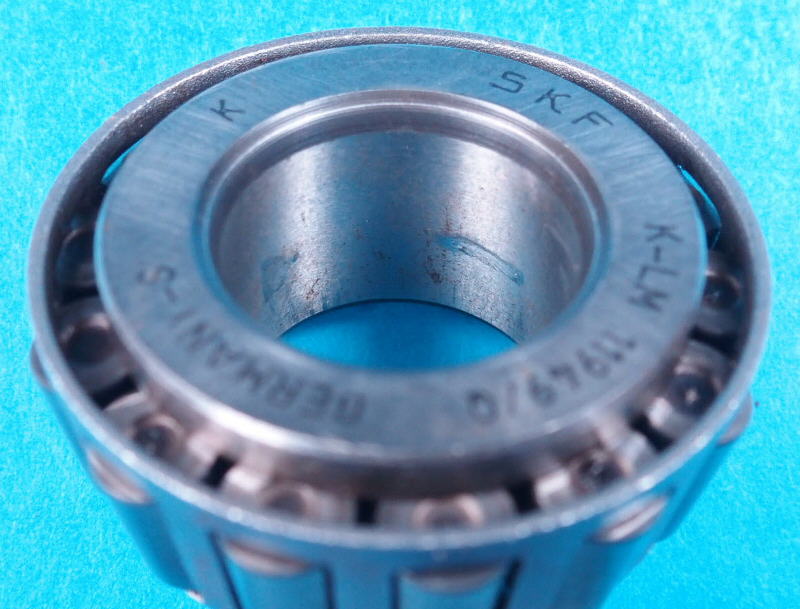

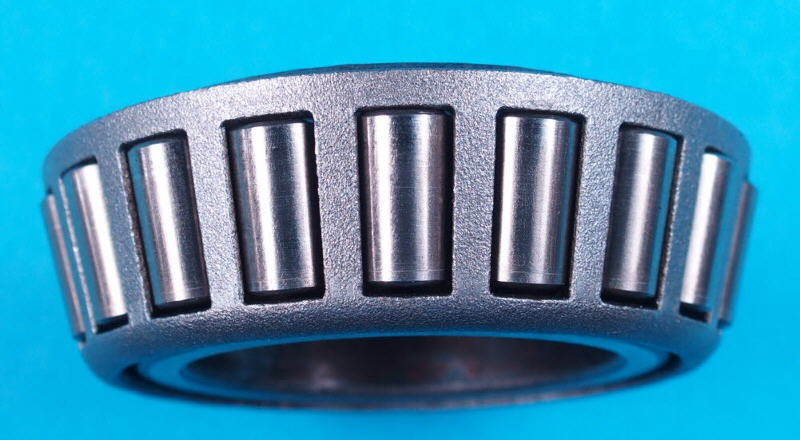

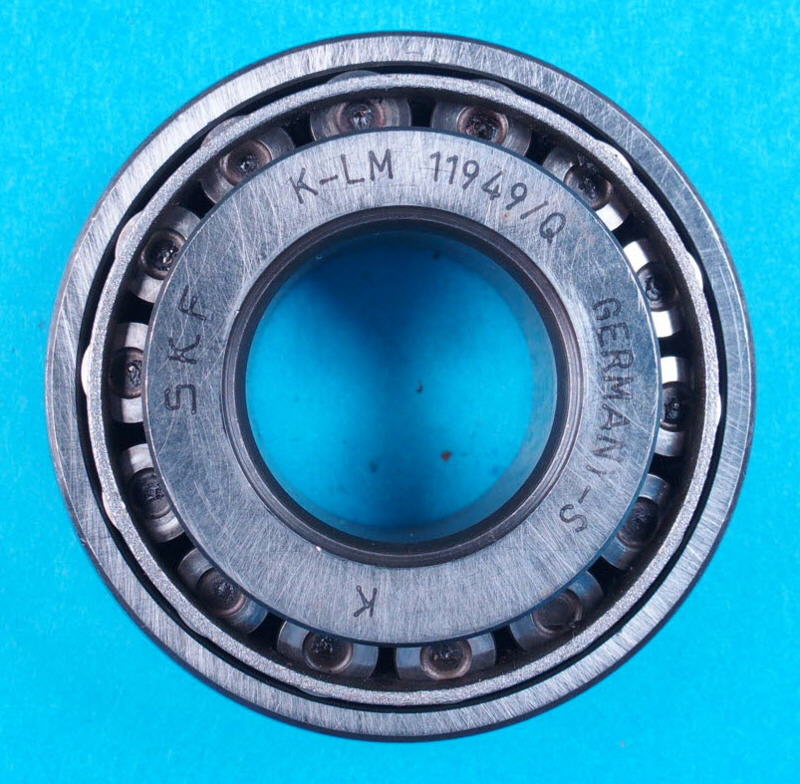

Ich hatte aber auch schon einen Satz Radlager besorgt, so sieht das neue Lager aus.

In dem ganzen Trubel habe ich vergessen, ein paar Bildchen vom Ausbau der Außenringe zu machen. Darum will ich das kurz beschreiben. Die Außenringe werden mit einem Austreiber (so nennt sich das, was der Bastler "Durchschlag" nennt) ausgeschlagen. Man erreicht die Außenringe mit diesem Werkzeug jeweils von der innenliegenden Seite aus und man klopft die Außenringe mit immer wechselndem Ansatzpunkt des Austreibers auf die Planfläche des Außenringes aus. Dabei bitte etwas Vorsicht, man muß schon, vor allem zu Beginn, etwas kräftiger klopfen. Wenn sich der Ring erstmal gelöst hat, geht es etwas einfacher. Den Außenring durch die Austreiberei nicht zu sehr verkanten, immer schön gleichmäßig am Umfang verteilt die Schläge anbringen.
Übrigens: Man kann sich dabei böse auf die Finger hauen.

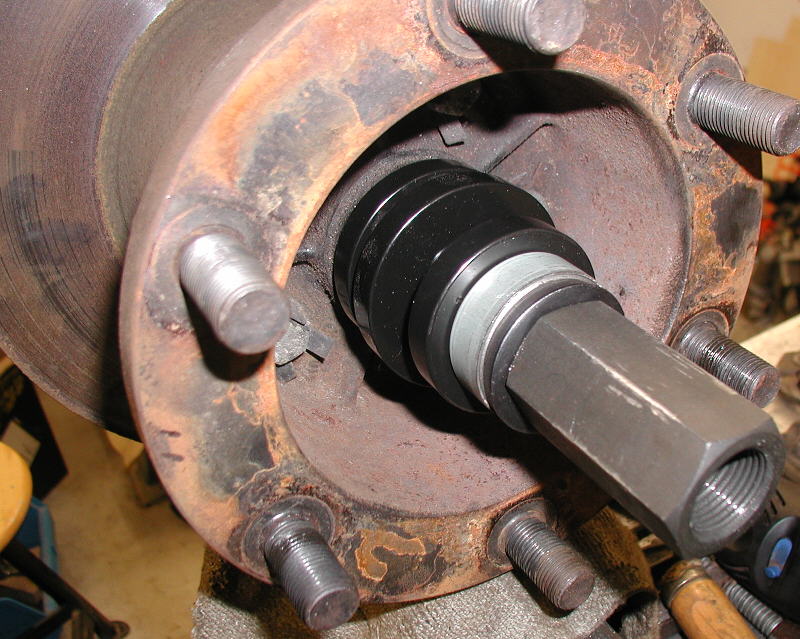

Die Außenringe der Lager preßt oder zieht man mit geeignetem Werkzeug ein. Ich habe dazu so ein Set mit einer Gewindespindel, bei dem die verschiedensten Druckringe dabei sind. Da findet sich immer ein passender Ring, notfalls dreht man sich schnell einen Ring.

Innenseite....

.... Außenseite....

.... und beidseitig dann den Laufsatz großzügig gefettet einsetzen. Auf der Innenseite kommt dann noch der Dichtring drauf. Sorry, habe nicht mehr Bilder gemacht, weil ich doch recht fettige Hände hatte. Wer aber nicht soweit kommt, dem helfen auch nicht noch mehr Bilder.

So sieht das Ganze dann fertig auf und kann einfach wieder auf die Nabe gesteckt werden. Die Dichtlippe des Ringes wird vor der Montage noch gut eingefettet, der Achsschenkelbolzen gereinigt und dann steckt man die Nabe wieder auf.
Die Einstellmutter wird handfest angezogen und damit ist man fertig zum Einstellen des Radlagerspiels.

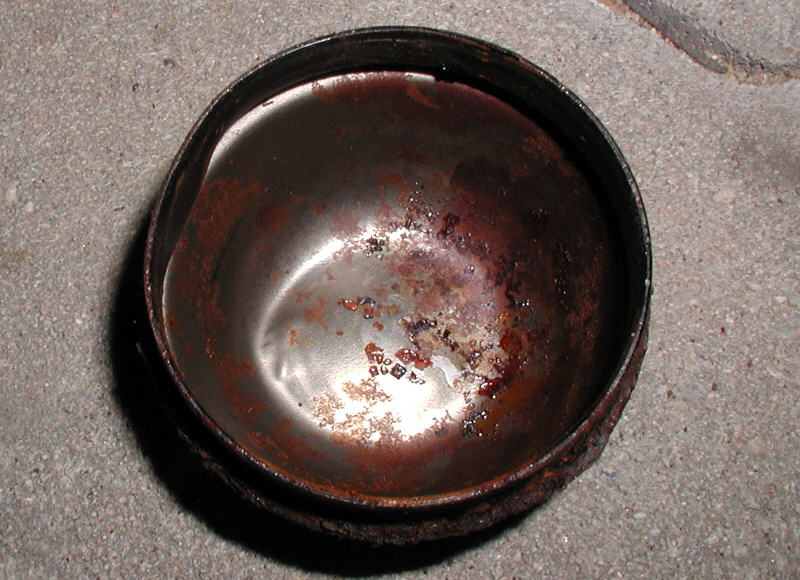

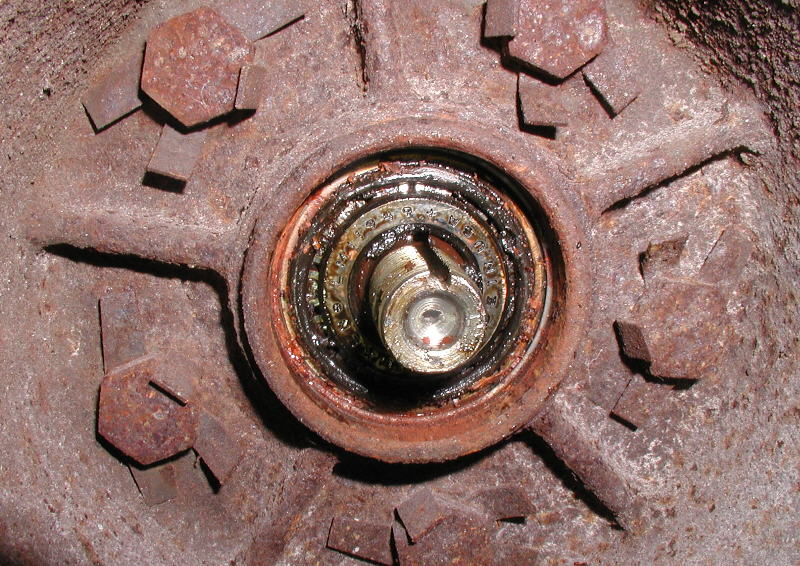

Bei der zweiten Seite erwartete mich dann aber schon eine Überraschung. Als ich die Fettkappe ab hatte, sah die so aus:

... und auch die Nabe und das Lager sah so seltsam aus. Eigentlich wunderte mich die trockene und staubrostige Nabe von Anfang an, schon als die Fettkappe noch drauf war.

Aber dann wurde es mir klar, hier kann man mit halbwegs sauberen Fingern arbeiten, irgend so ein Idiot hatte kein Fett in die Nabe. Die Lager wurden trocken eingebaut, es waren nur Reste der Konservierung der Lager zu finden. Vermutlich war sogar die Nabe eine nagelneue Nabe gewesen, weil sich im Innern der Nabe, zwischen den Lagersitzen keinerlei Fettreste befanden.

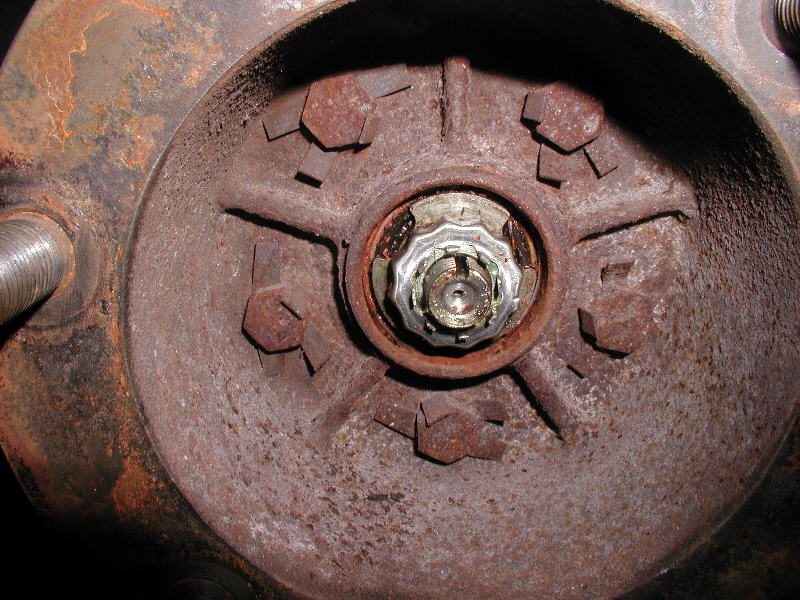

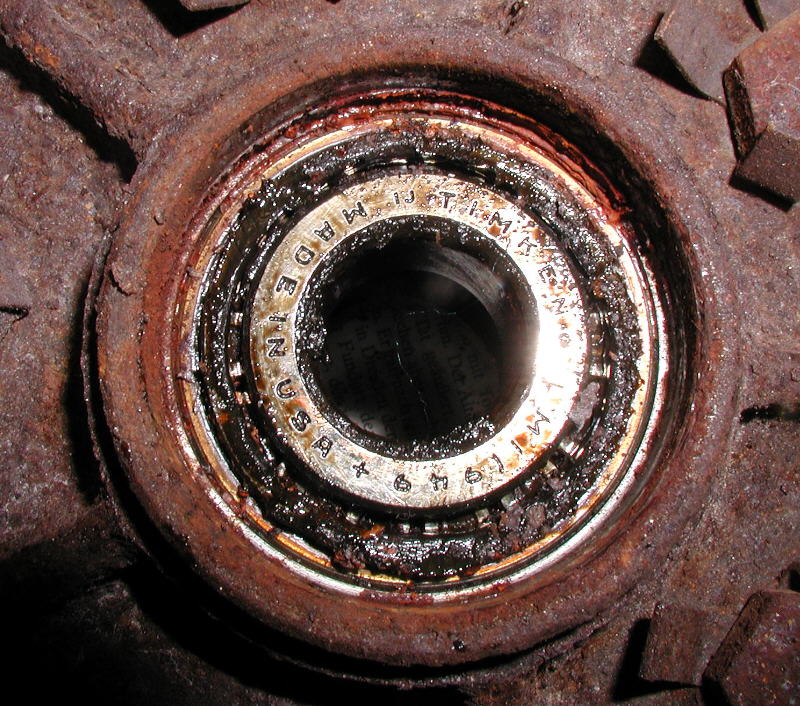

Die trockene Sicherungsmutter und die Einstellmutter demontiert, erkennt man das Ausmaß des Dramas. Ein sogar rostiges Lager.

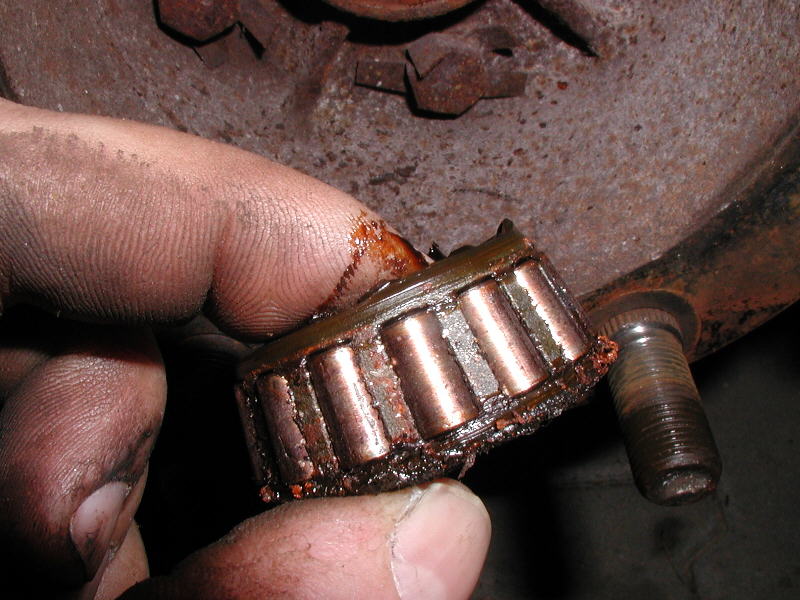

Also wenn das Lager, so trocken wie es ist, keinen Schmerz hatte, dann gibts keinen Schmerz mehr. Wälzörper übersät mit Eindrückungen von Partikelausbrüchen aus den Käfigstegen.

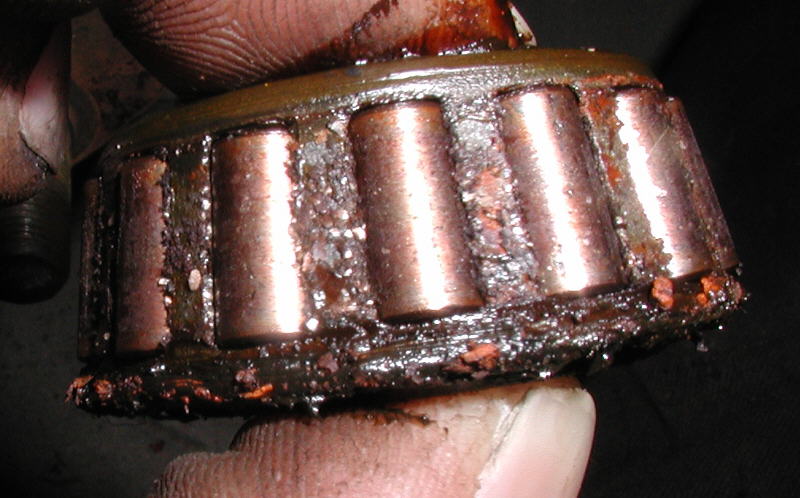

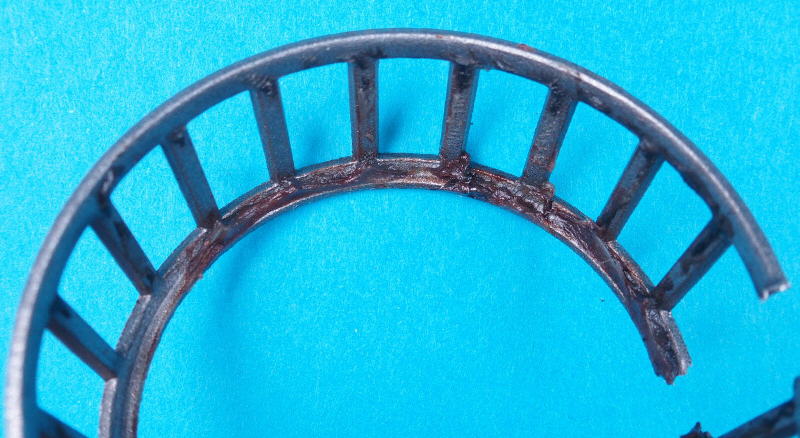

Käfig außen rostig und voll mit Bröseln.

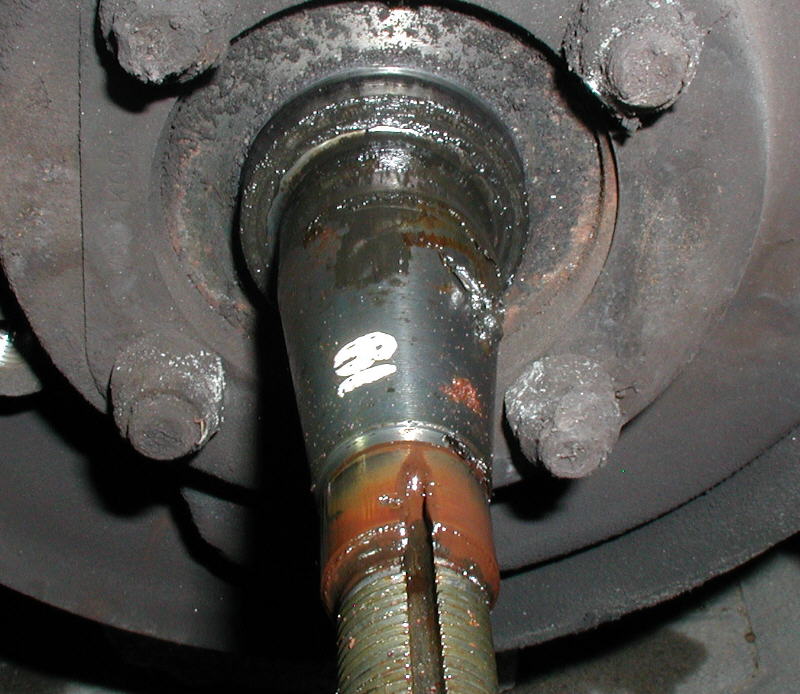

Der Achsschenkelbolzen war noch nicht beschädigt.

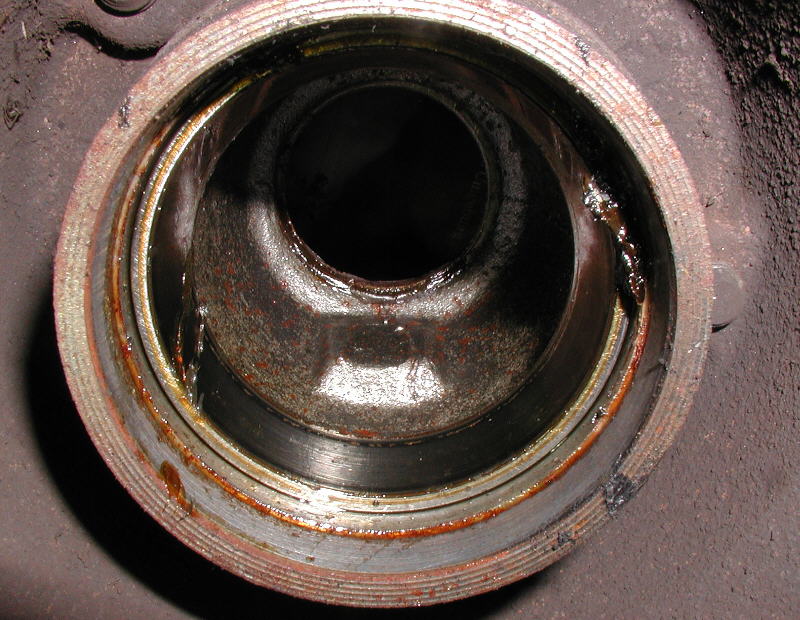

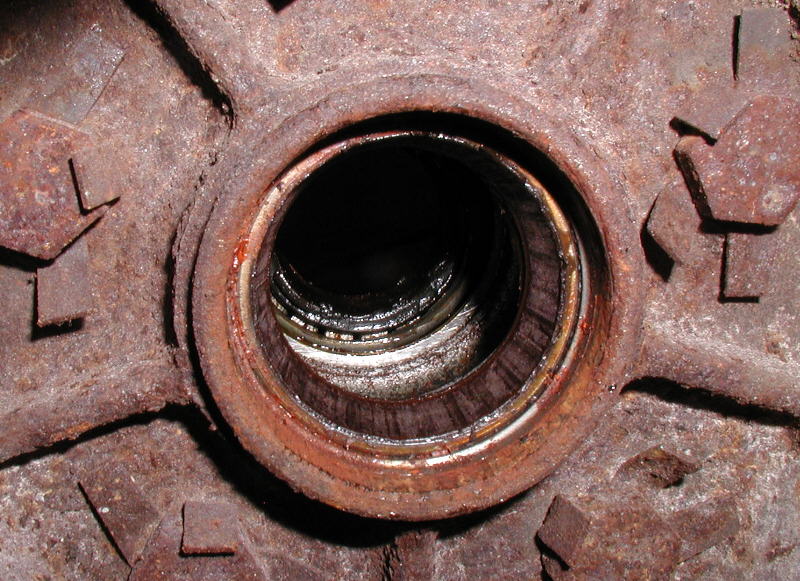

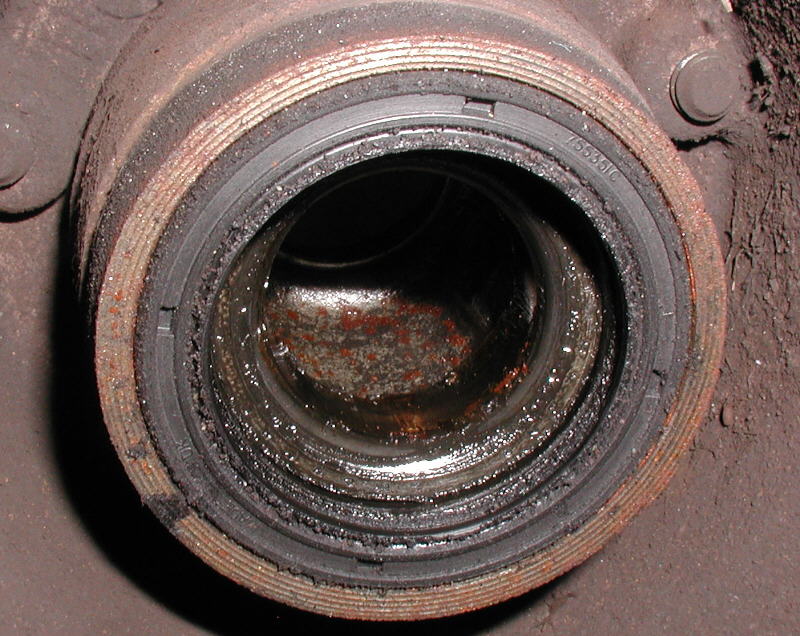

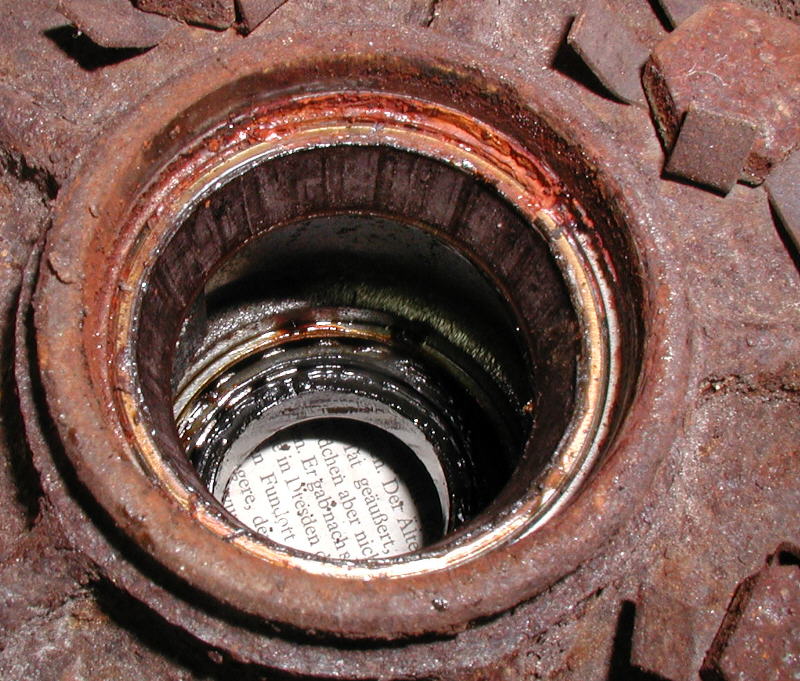

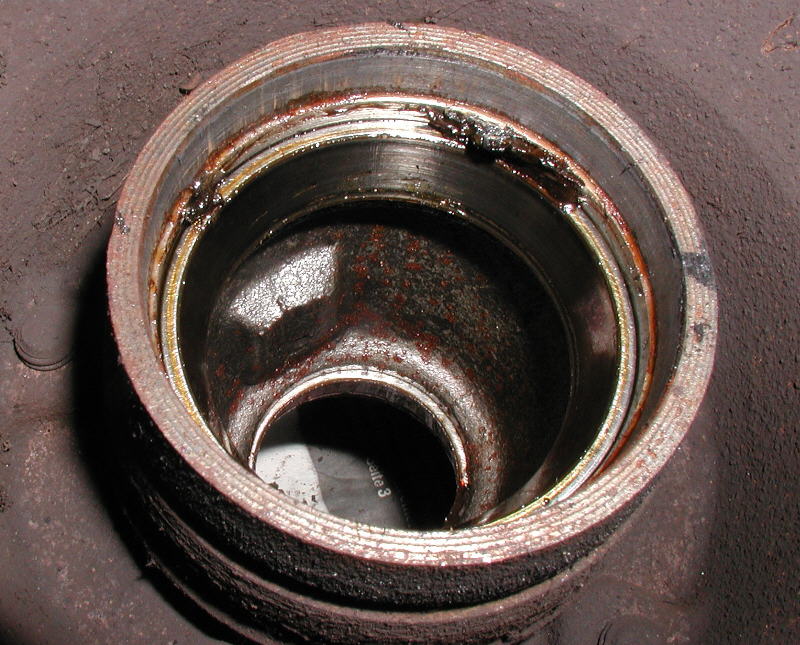

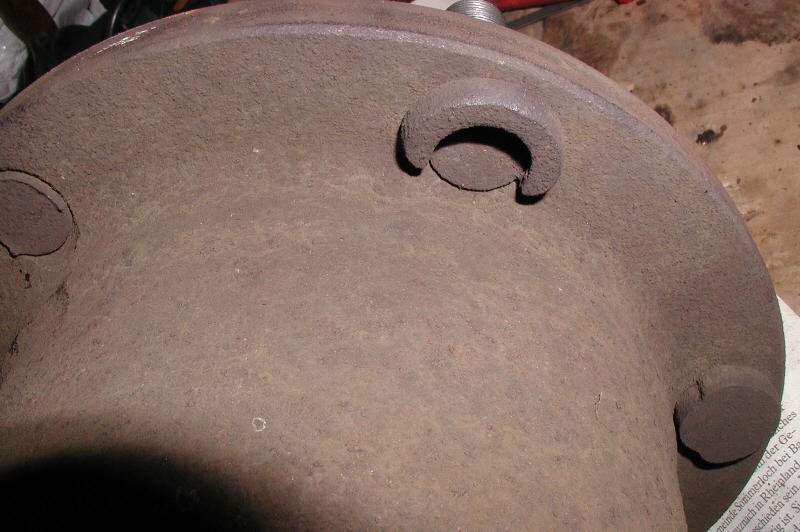

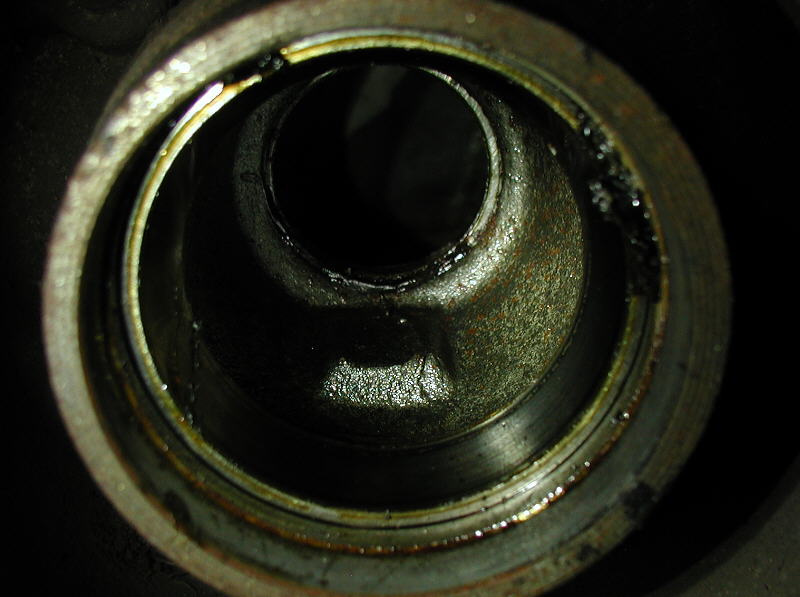

Und dann nochmla die Nabe von innen. Ziemlich trocken zwischen den Lagerringen...

... und auch schon rotrostige Flecken von Kondenswasser.

Der Lagerring hats hinter sich, bei vermutlich nicht viel mehr als 7500 km Laufleistung.

.

.

.

.

Besonderheit Radbolzen                                                                                                                                                                                                                                      Zum Seitenanfang



Hier noch eine andere Besonderheit, vermutlich von den gleichen Fachleuten verursacht.
Die linke Seite hat ja bekanntlicherweise Linksgewinde. Die Spezialisten, bei denen man sein Fahrzeug zur Wartung gibt, wissen das aber erst nach mehreren vergeblichen Löseversuchen.

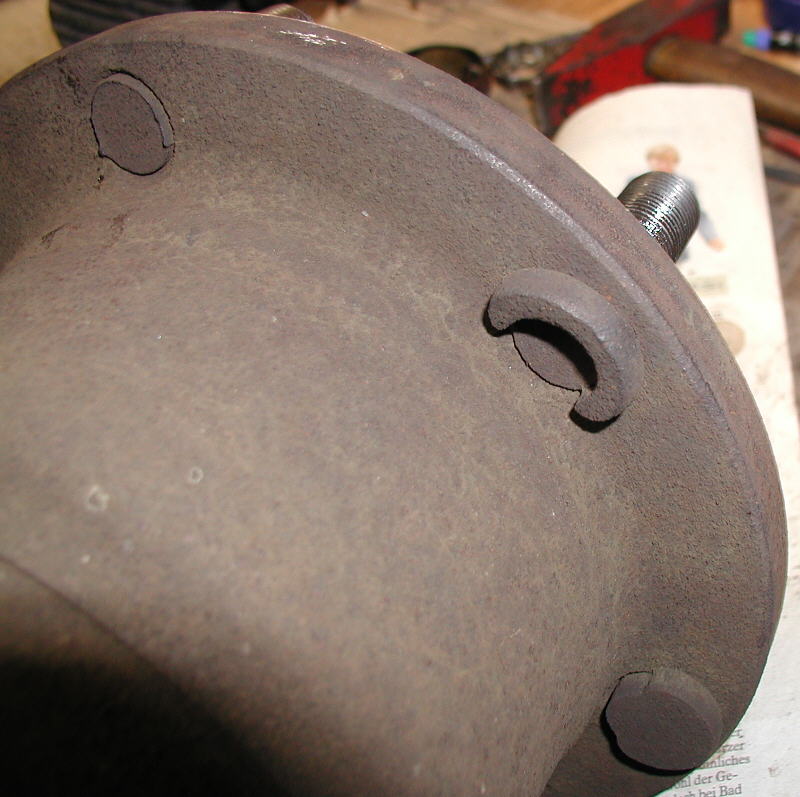

Und so sieht man auf dem Bild drei unterschiedliche Stadien von Radbolzen.
Von links nach rechts: Haltebund komplett abgeschert, Haltebund noch vorhanden aber schon abgeschert, intakter Bolzen.

Das passiert, wenn man die Linksgewinde in gewohnter Drehrichtung öffnen will und dann noch ein Rohr auf den Schlüssel steckt.

Also weist künftig Euere Werkstatt darauf hin, daß der Transit links auch Linksgewinde hat.

.

.

.

.

Besondere Bilder Radlager                                                                                                                                                                                                                                         Zum Seitenanfang

Da die Radlager wie oben beschrieben, nur 7500 km gelaufen sind, ist es schon mal einen näheren Blick wert. Das wird auch verdeutlichen, wie gut so ein Schmierstoff im Lager tut. Auch auf der Beifahrerseite zeigt sich trotz Fett in der Nabe, wie wichtig es ist, das Fett bei der Montage der Lager auch in den Käfigsatz zu bringen.
So wie es aussieht, wurde das Fett auf der Beifahrerseite auch nur äußerlich auf das Lager aufgebracht. Die härtesten Bilder sind ganz unten, das ist die Fahrerseite Außen.

Beifahrerseite, großes Lager (Innenseite)

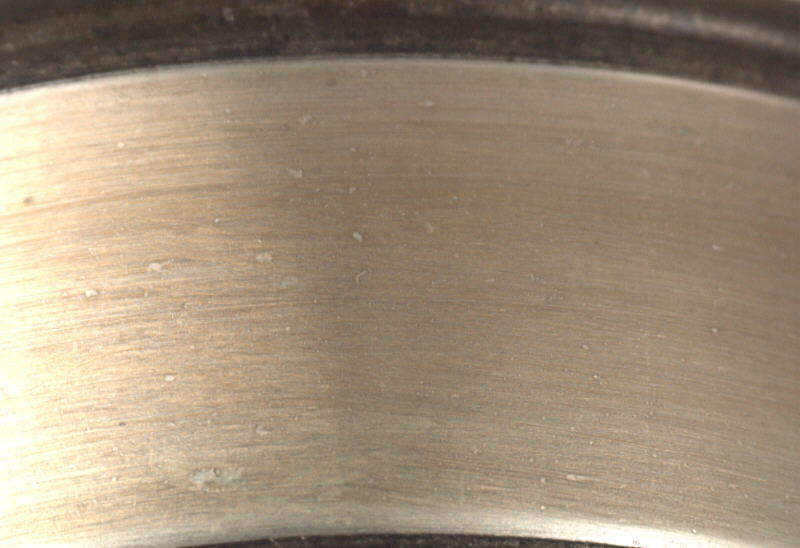

Keine großartigen Auffälligkeiten, Spuren der Nutzung

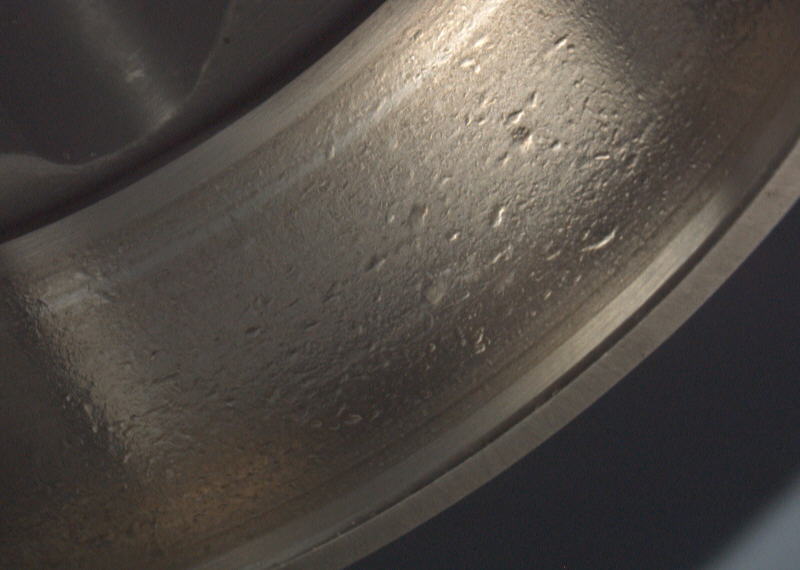

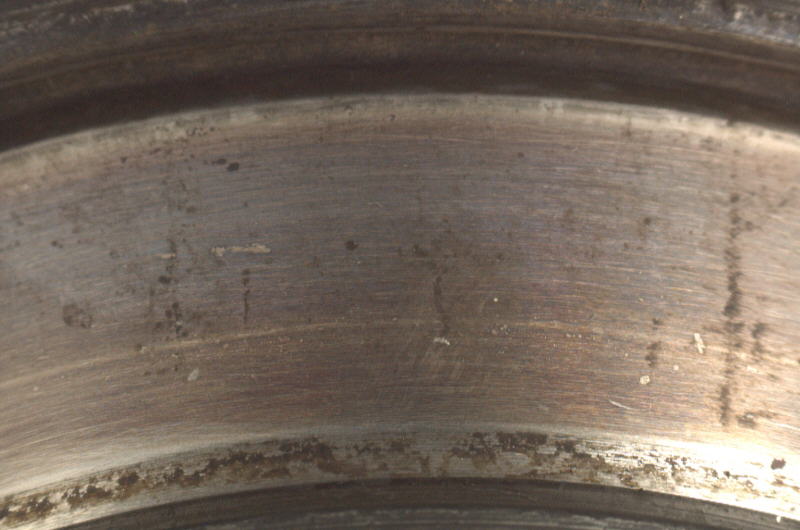

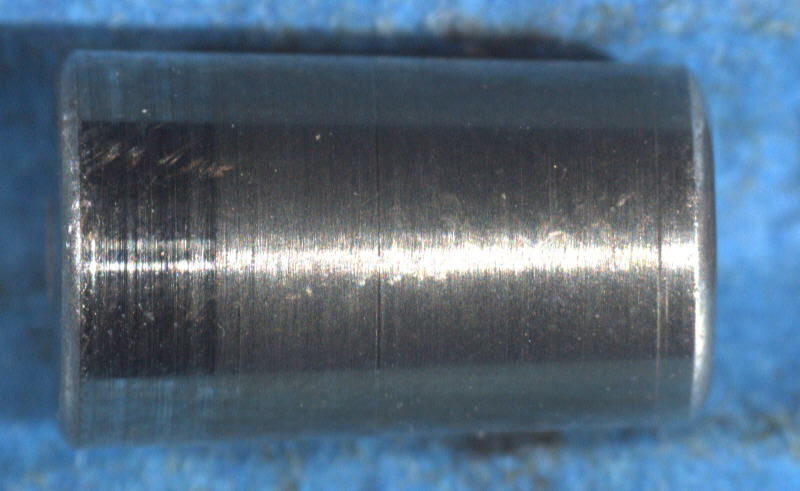

Leichte Partikeleindrückungen

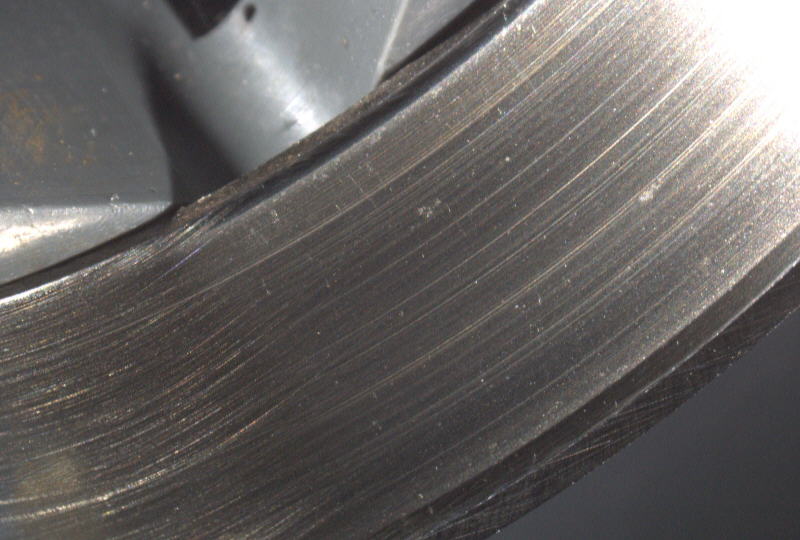

aber insgesamt alles gut.

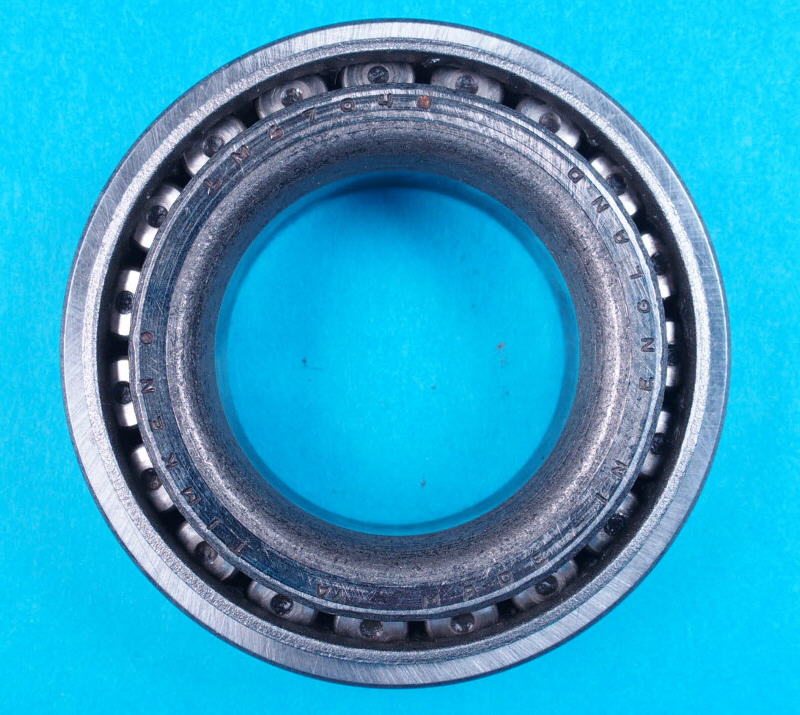

Beifahrerseite, kleines Lager (Außenseite)

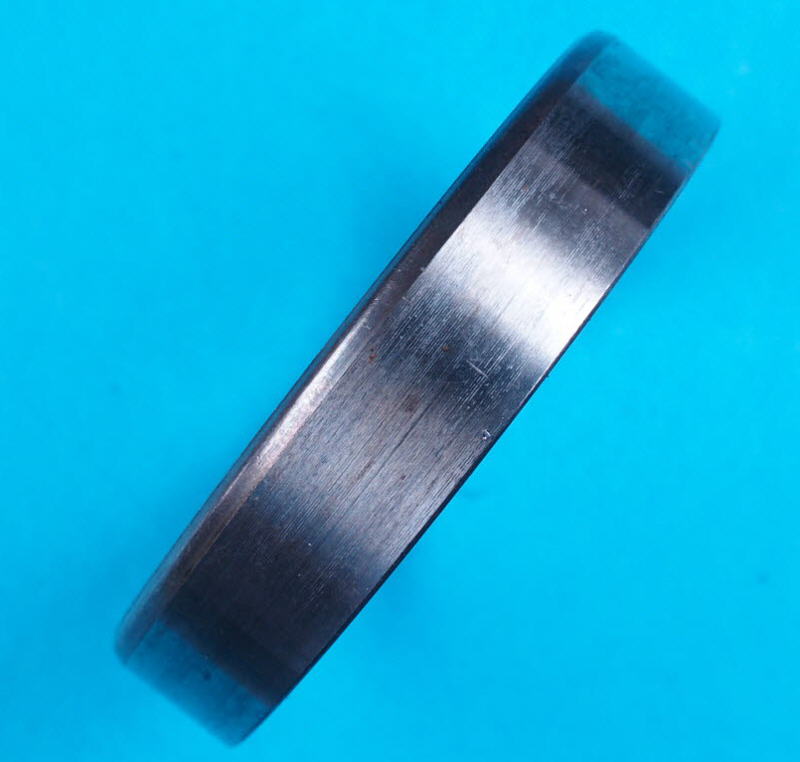

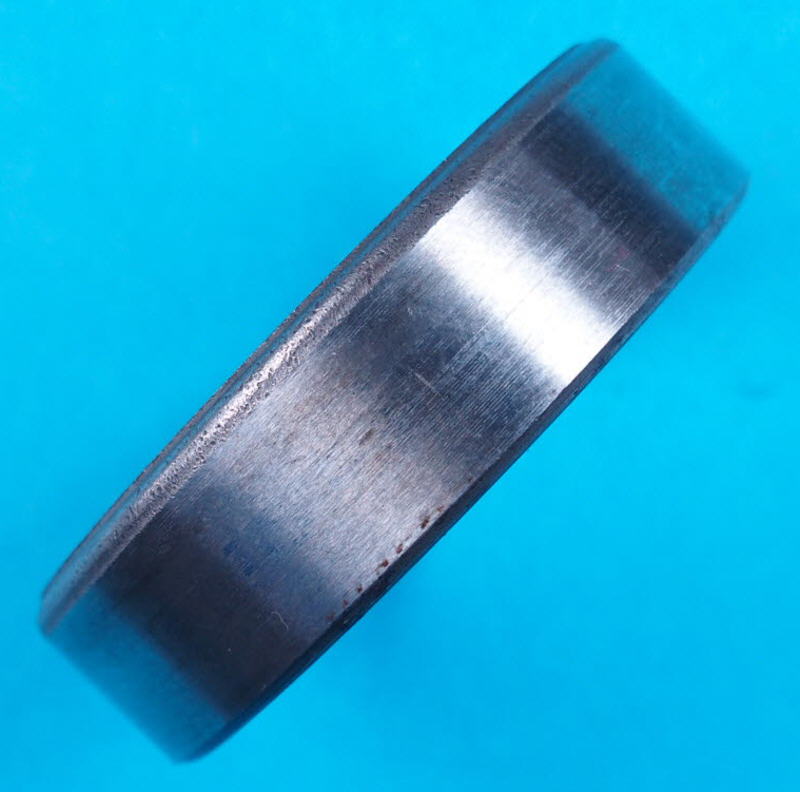

Außenring scheint gewandert zu sein

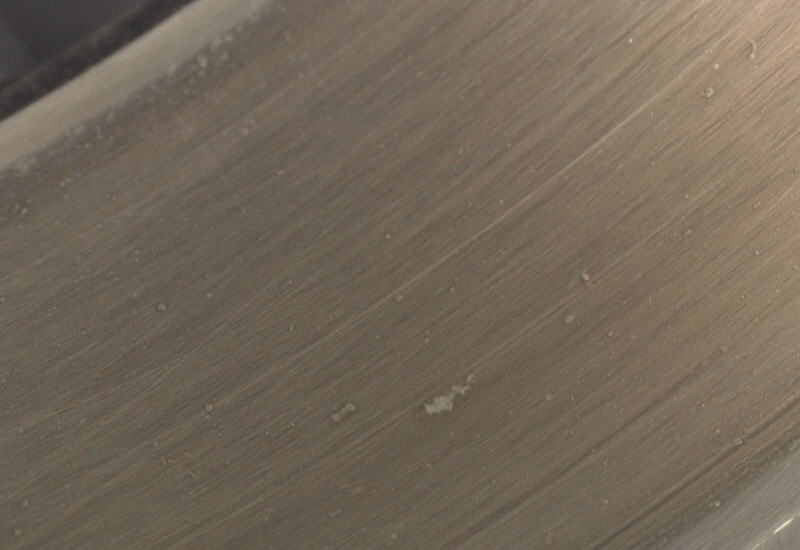

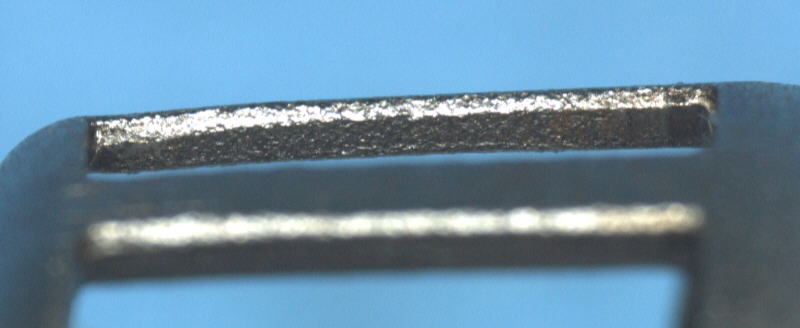

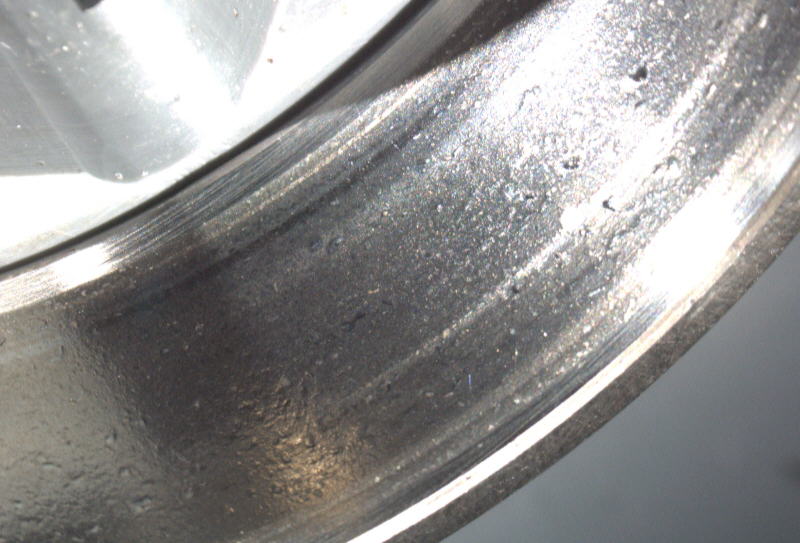

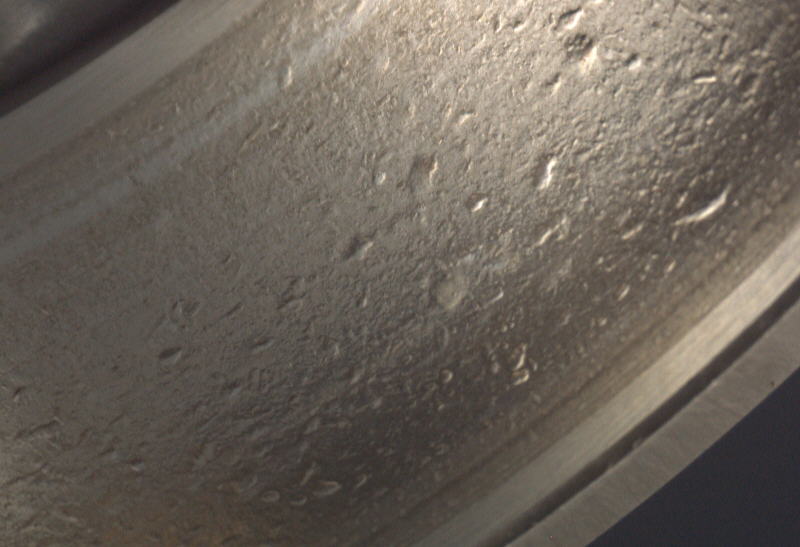

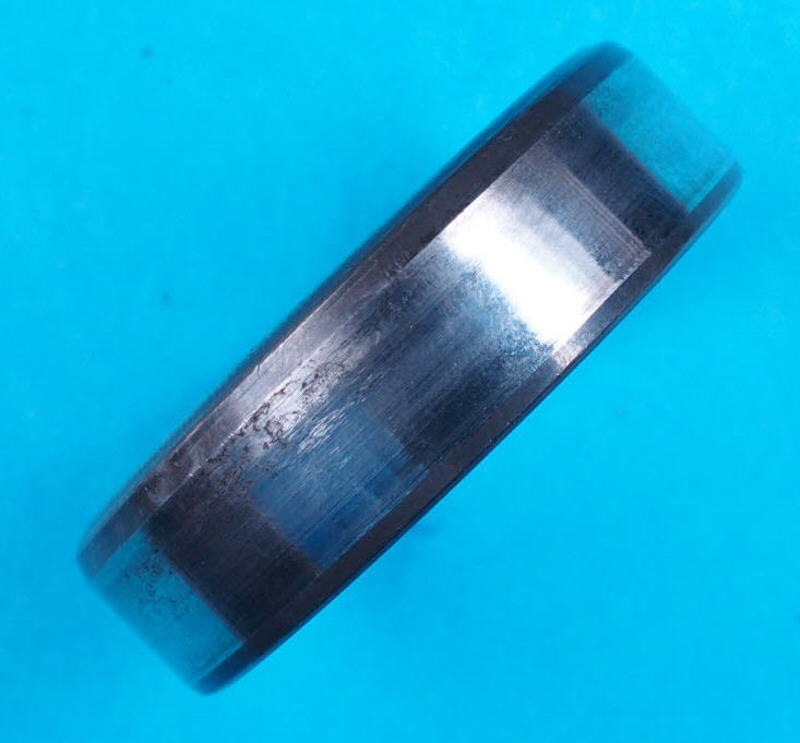

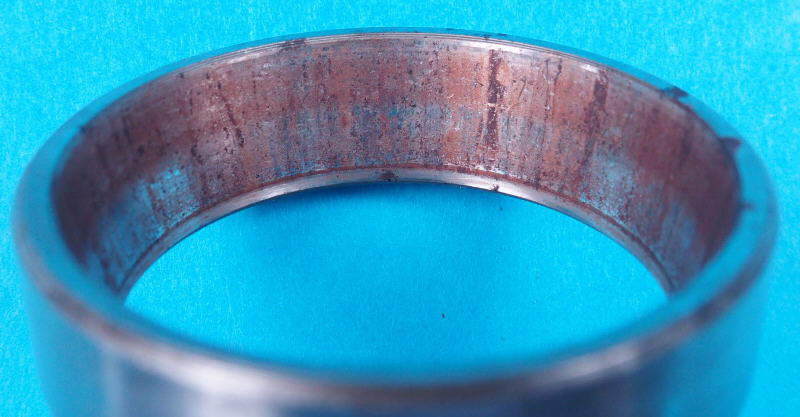

Außenring mit mehreren Partikeleindrückungen und für 7500 km etwas zu starken Laufspuren

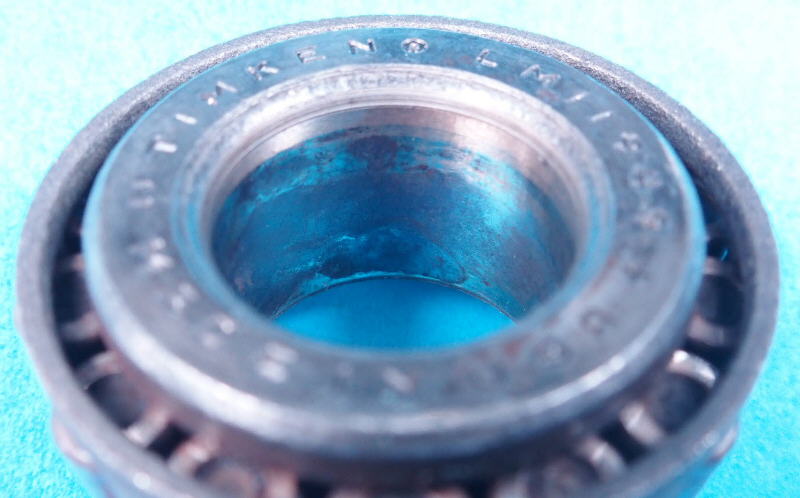

Am Innendurchmesser ein Schmierer, das war auch der Grund dafür, daß das Lager etwas Nachhilfe beim Ausbau brauchte

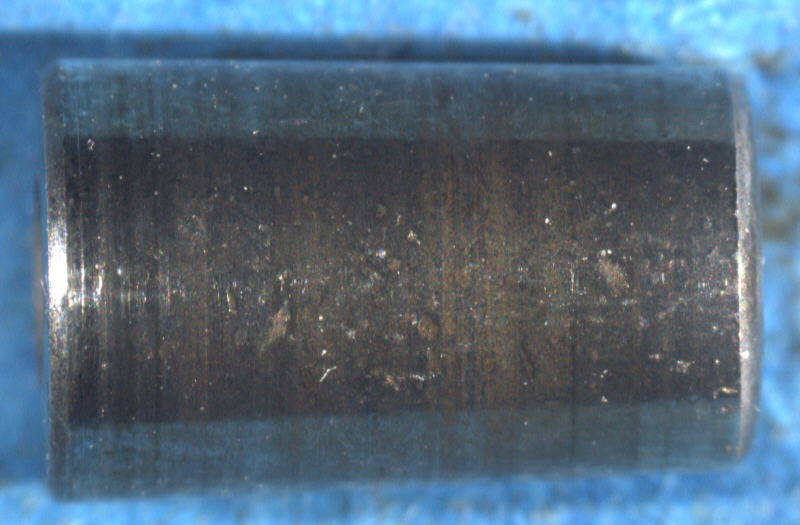

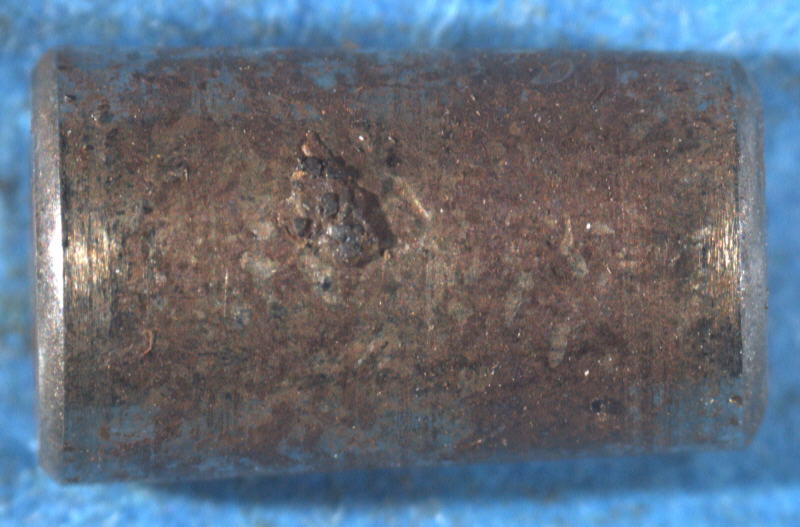

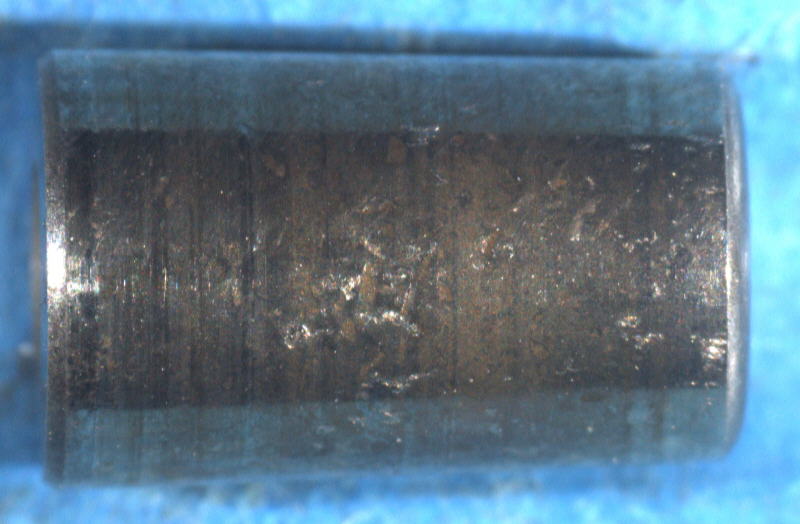

Wälzkörper zeigen deutliche Laufspuren, entsprechen auch nicht den nur 7500 Kilometern Laufleistung

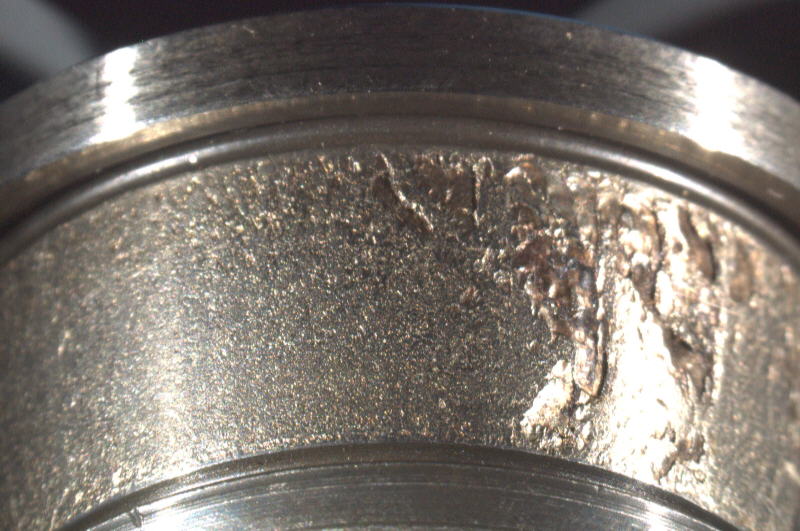

Innenring hat größere Schälung, das ist normalerweise schon der Totalschaden für ein Lager, aber das ist auch unüblich für die geringe Laufleistung. Sieht echt danach aus, als ob nicht nur auf der Fahrerseite gepfuscht worden wäre





Fahrerseite, großes Lager (Innenseite)

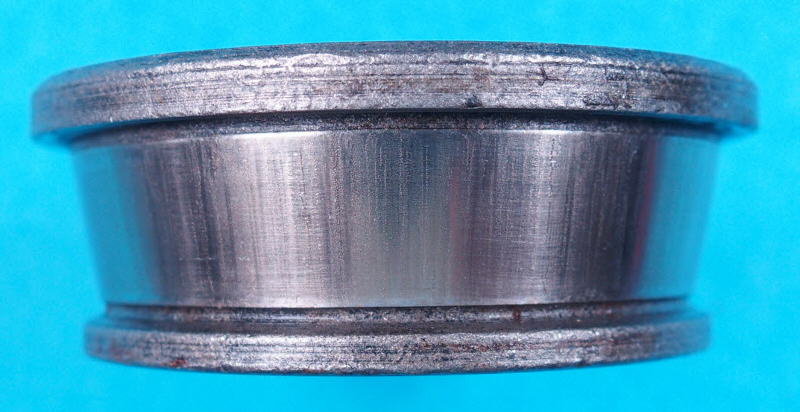

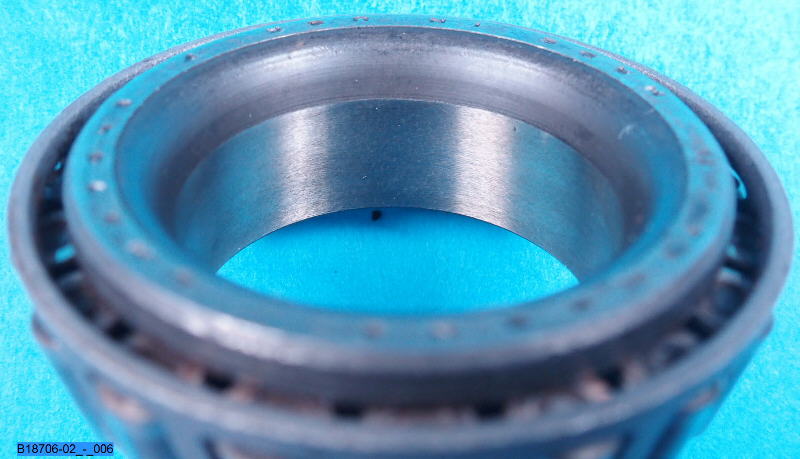

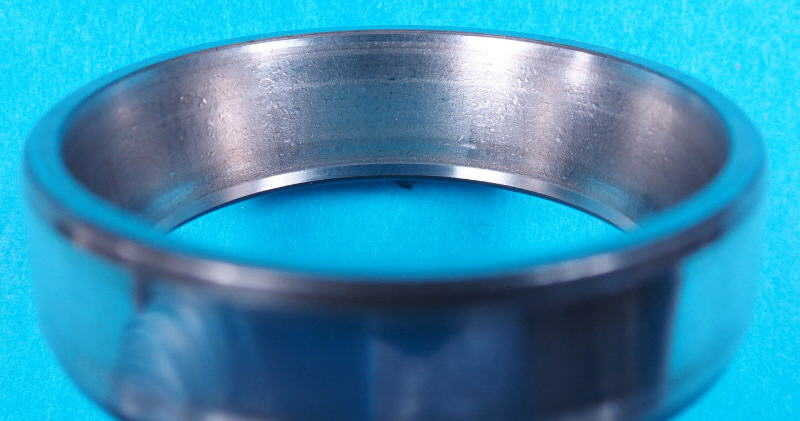

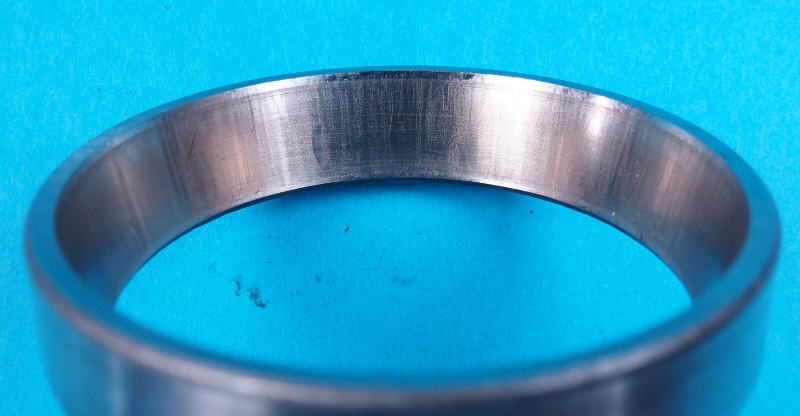

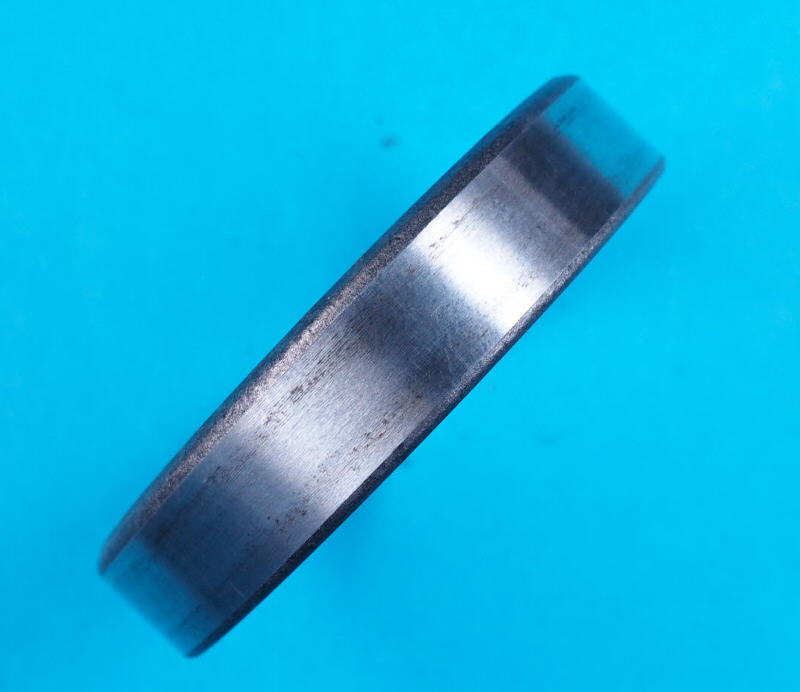

Außenring hat deutliche Schadstellen

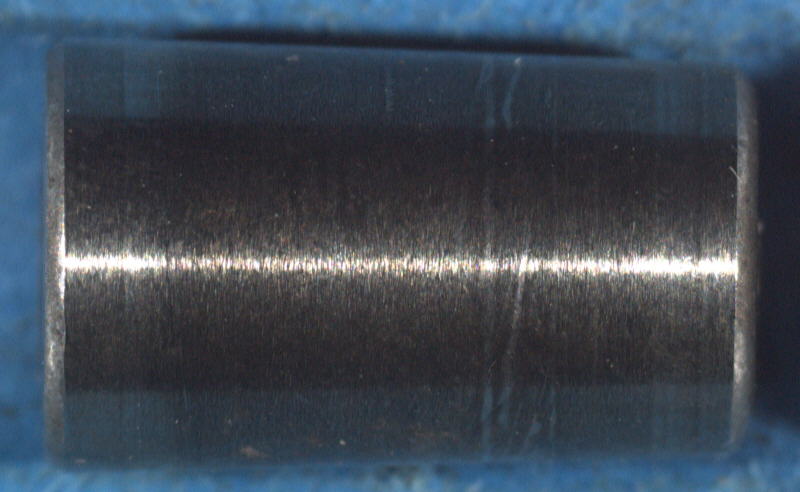

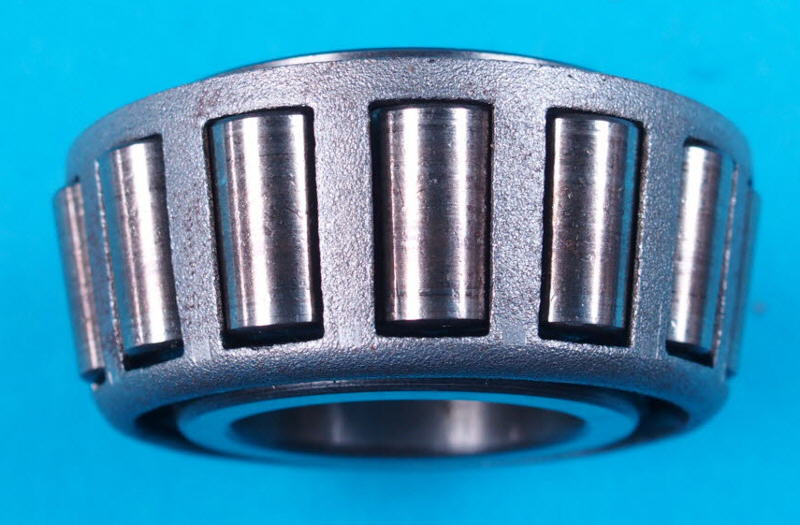

Wälzkörper sehen schon beansprucht aus

Innenring hat sowas wie Stillstandsmarkierungen und Korrosionsspuren

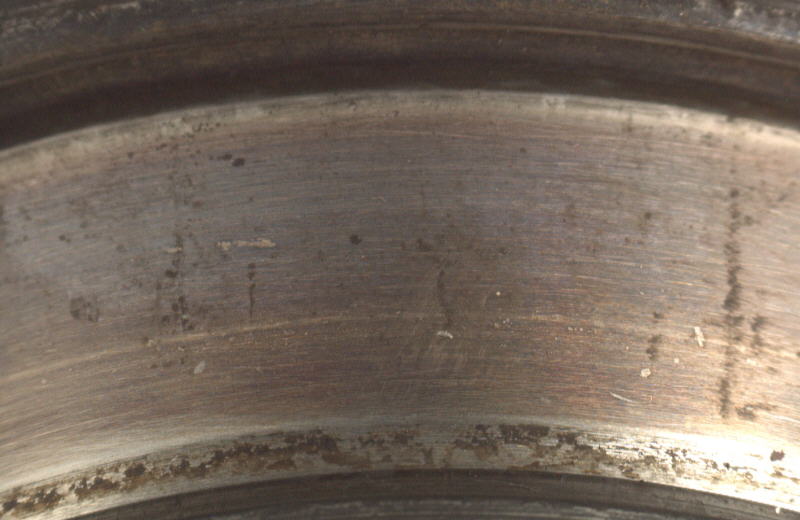

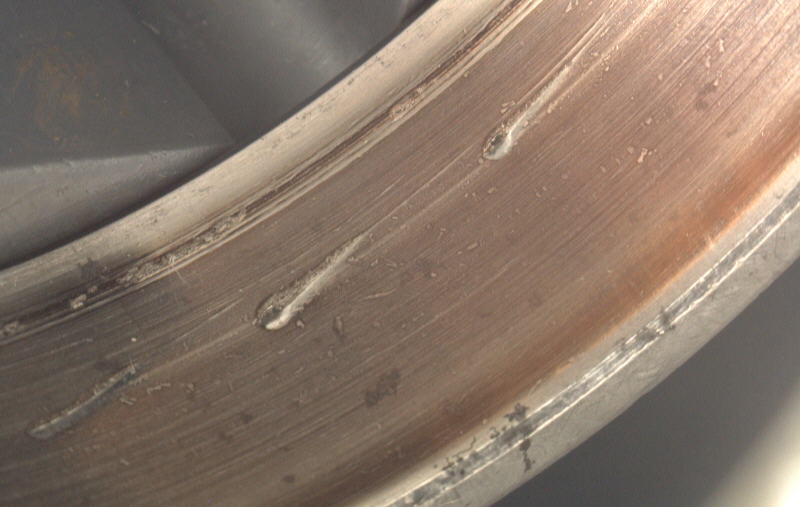

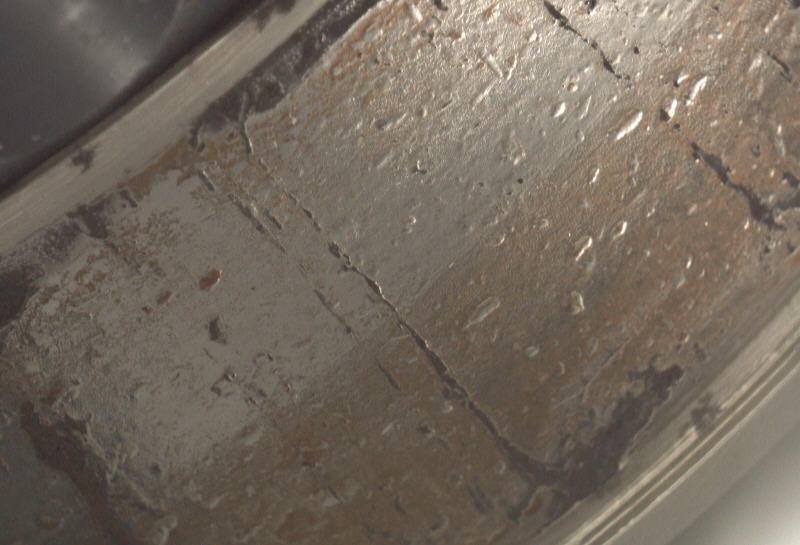

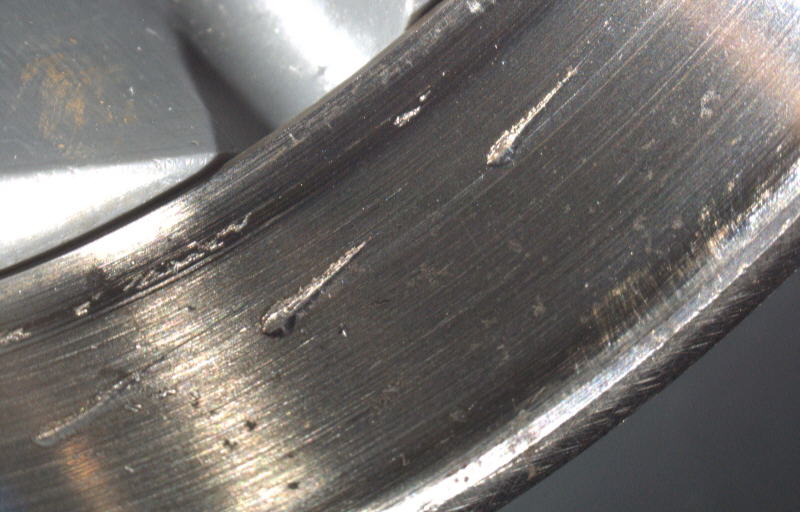

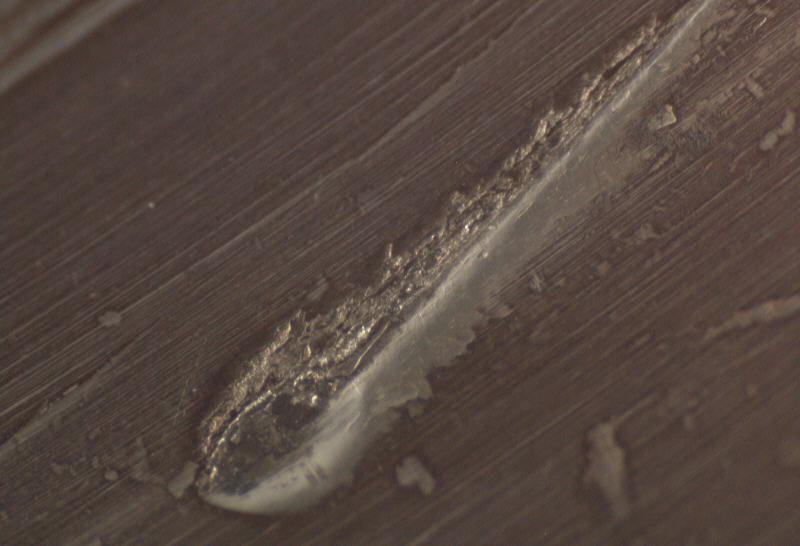

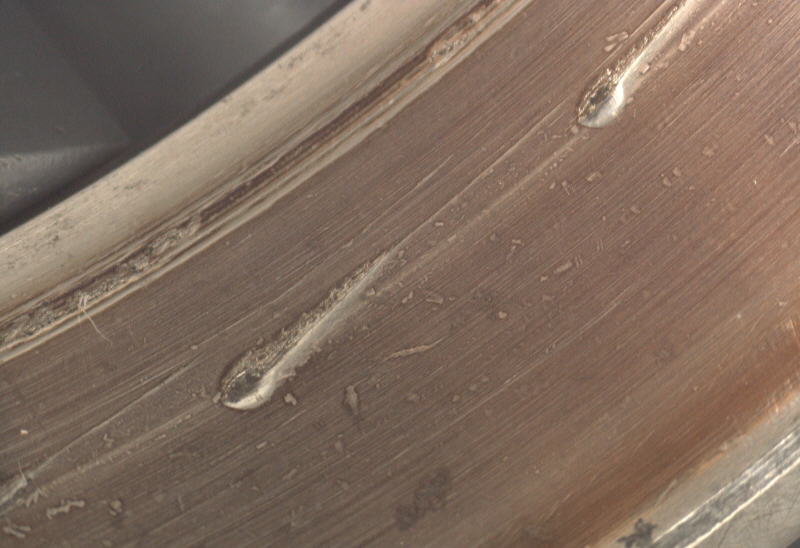

Ein paar derbe Schmierer auf der Laufbahn des Außenrings

klar, man kann die vergrößern bis zur Monströsität





Fahrerseite, kleines Lager (Außenseite)

Wenn der Rost abgewaschen ist, siehts noch ganz gut aus :-)

aber man sieht die rotrostigen Spuren auch noch nach der Reinigung

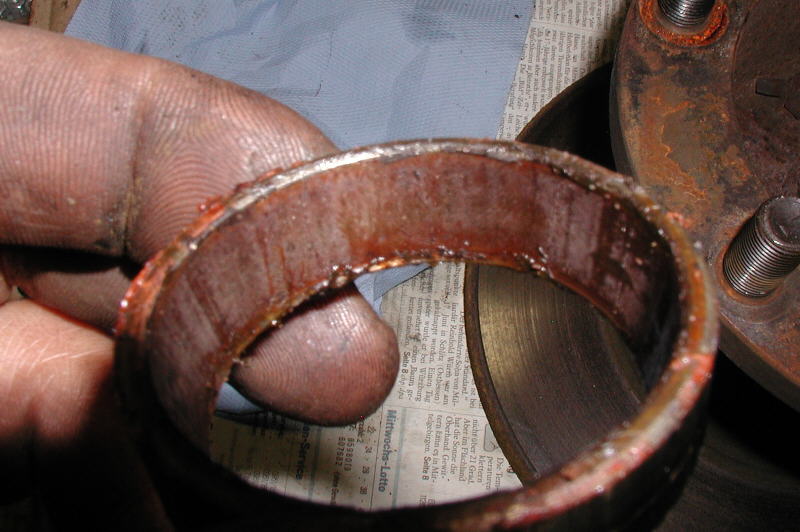

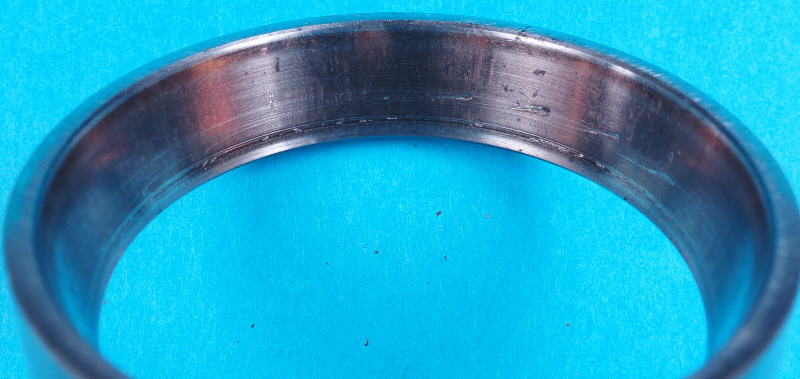

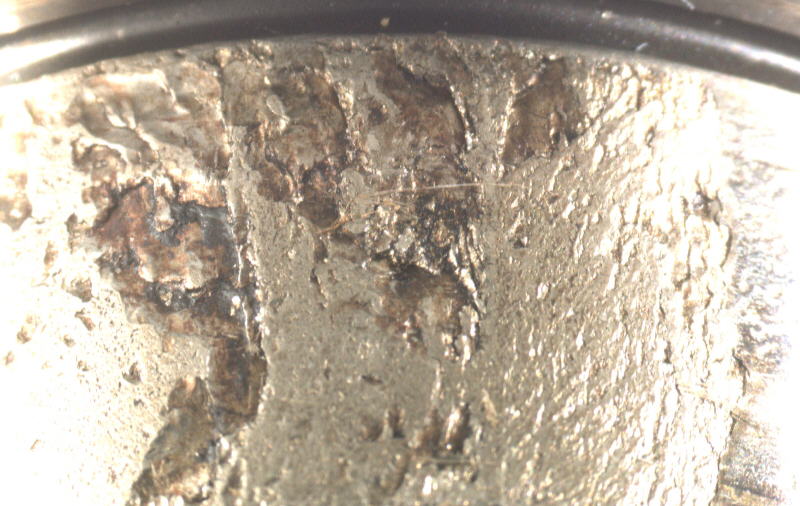

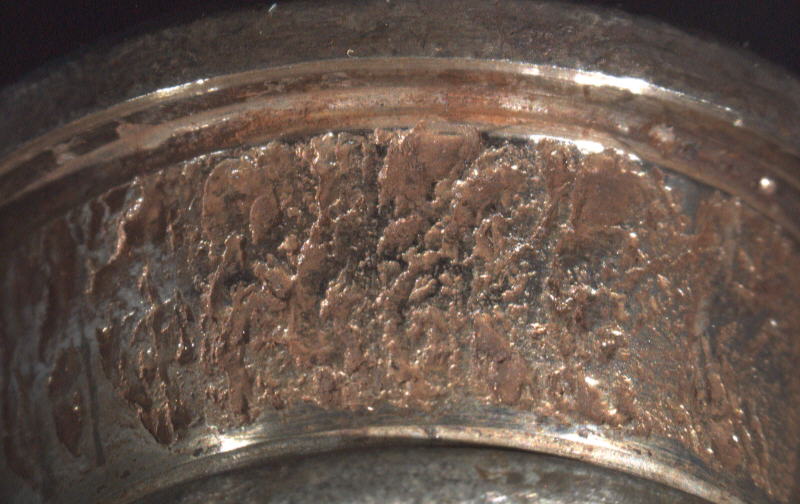

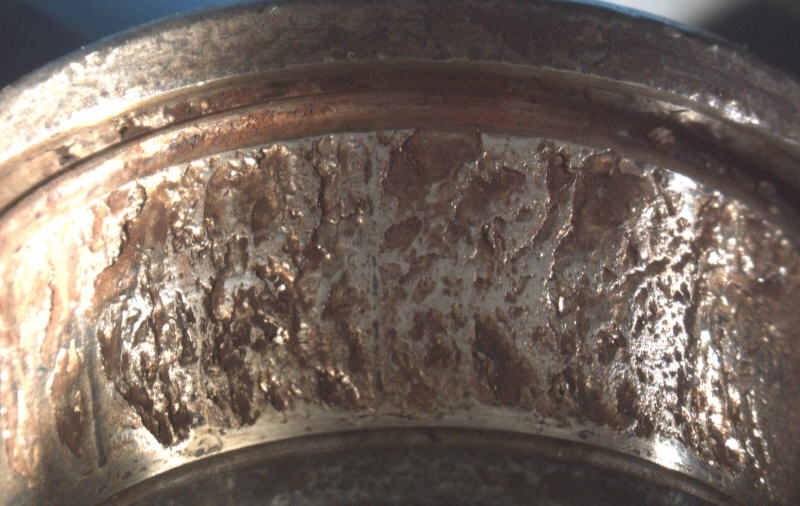

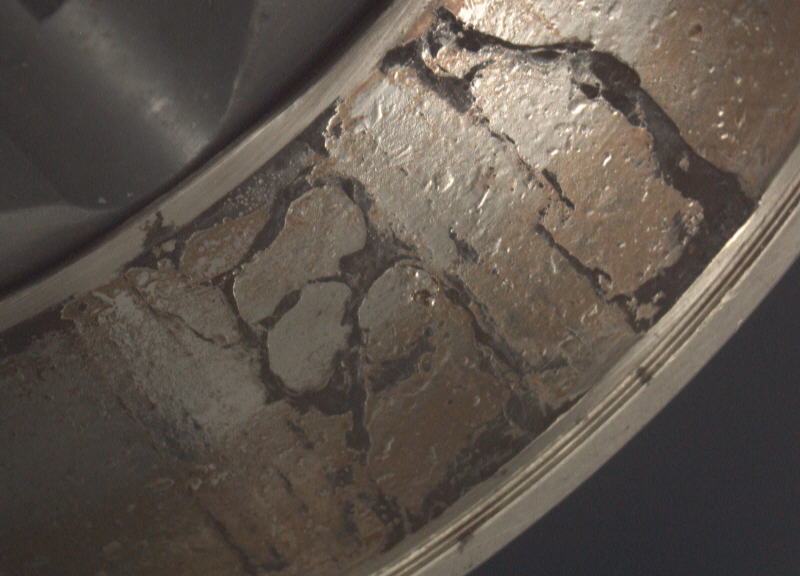

Außenring ziemlich verrostet und Laufbahn geschädigt

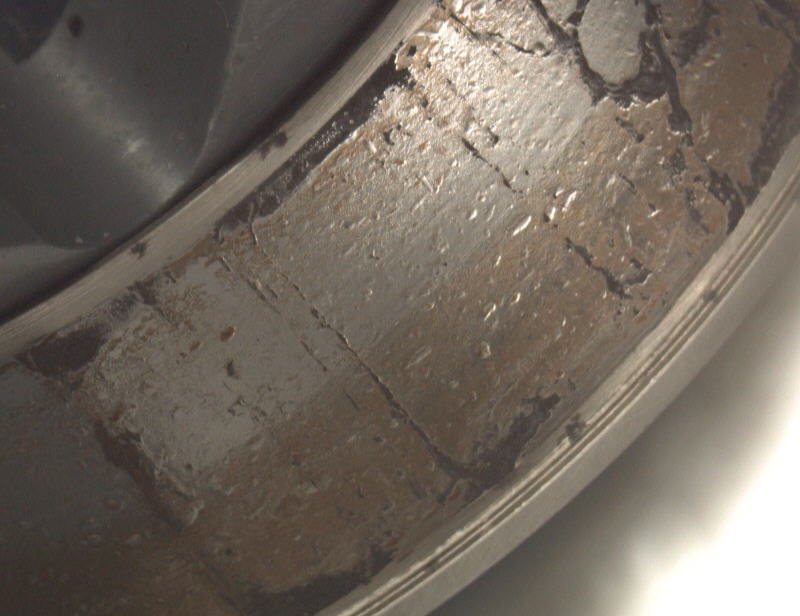

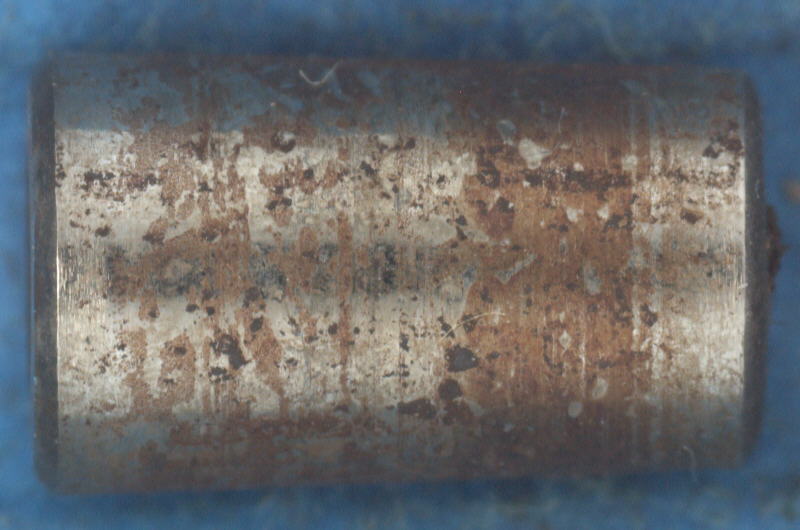

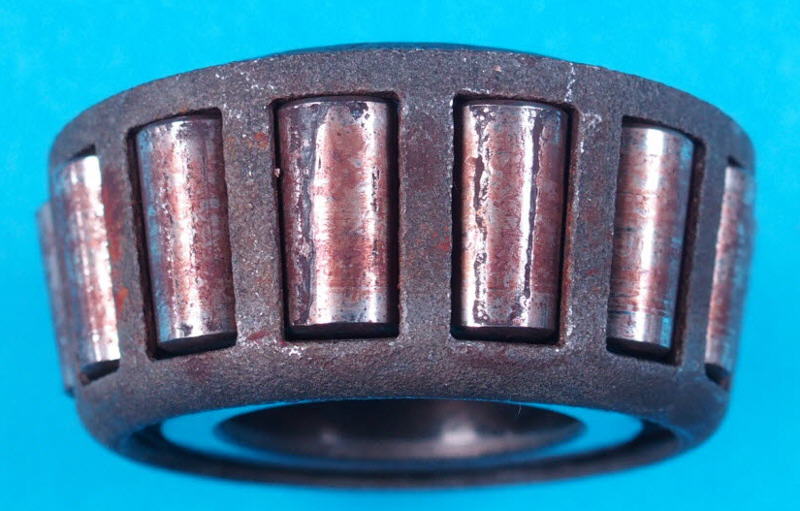

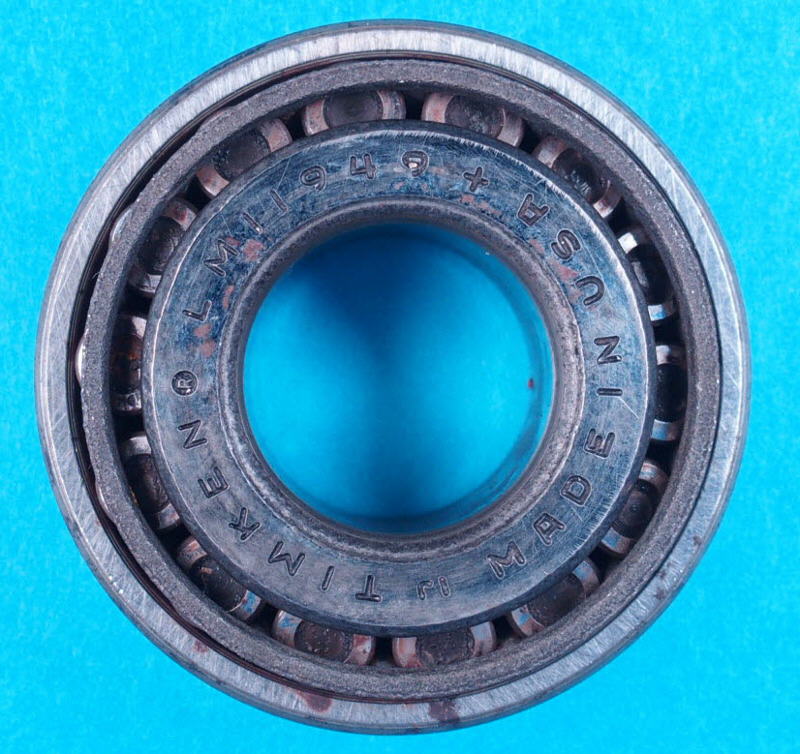

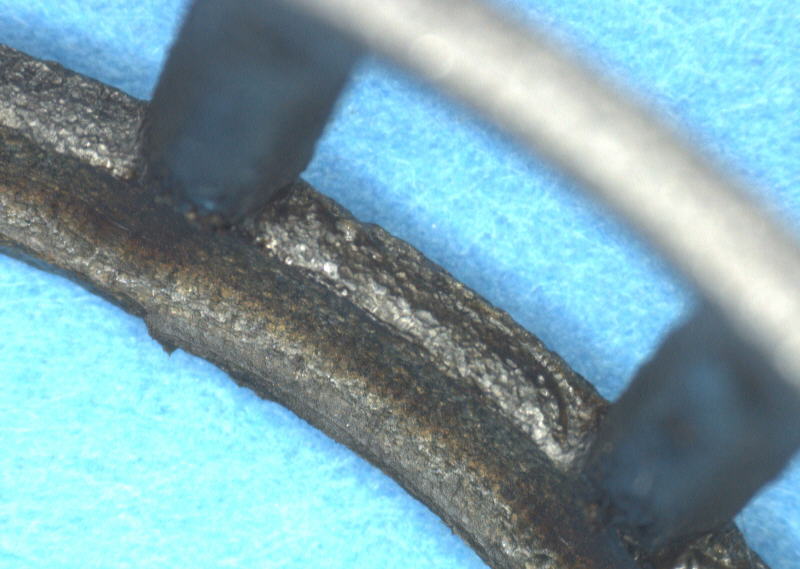

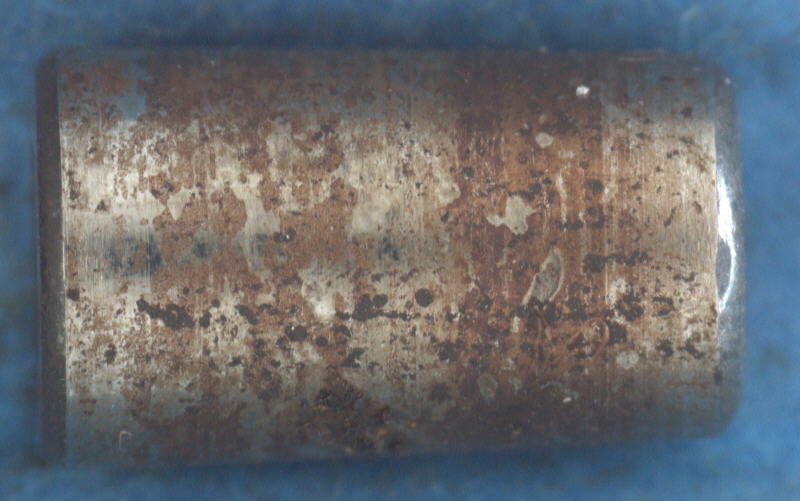

Wälzkörpersatz vollends im Eimer, Ausbrüche und Korrosion. Die Ausbrüche sind vermutlich an den Stellen, auf denen die Wälzkörper des Lagers längere Zeit gestanden haben.

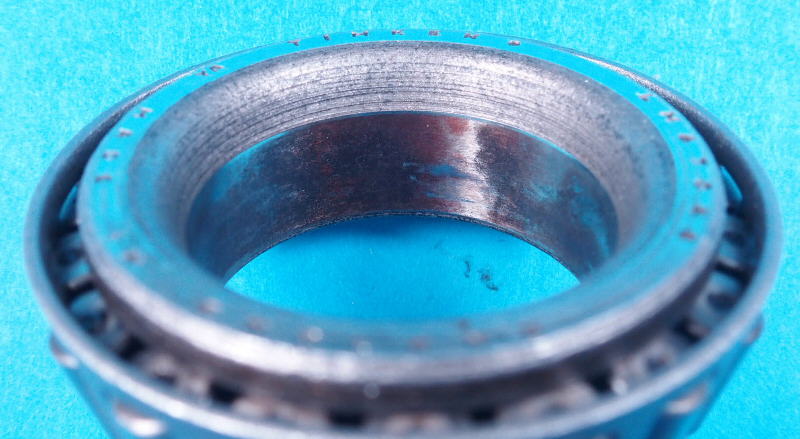

Bohrung des Innenrings auch korrodiert

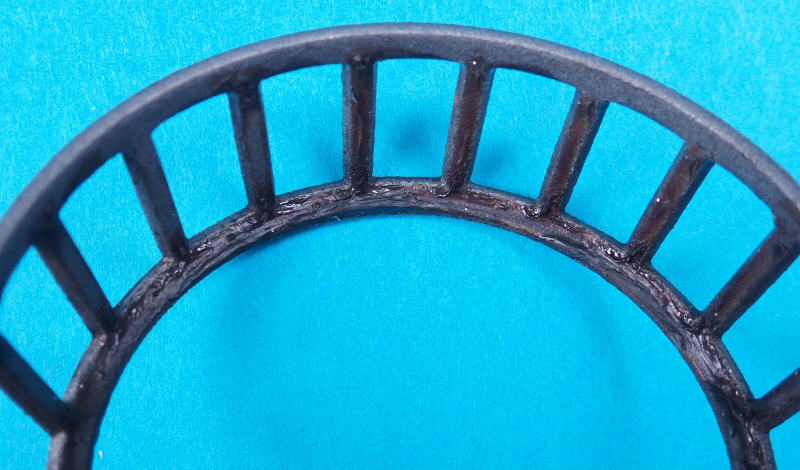

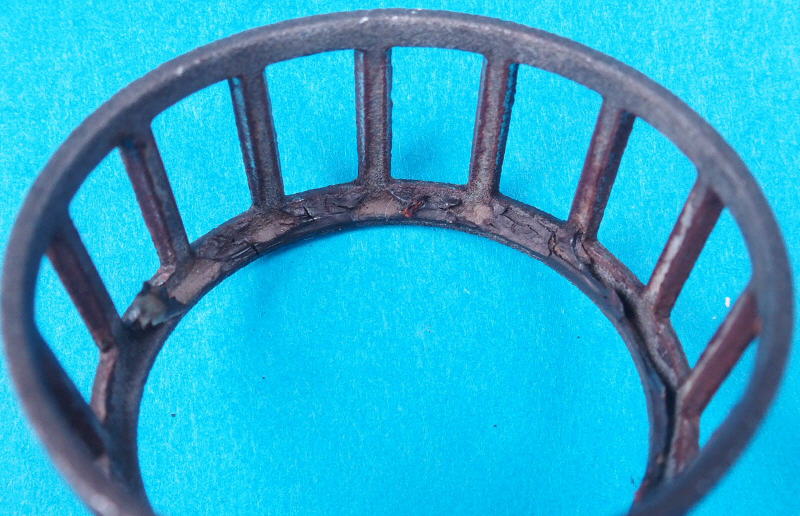

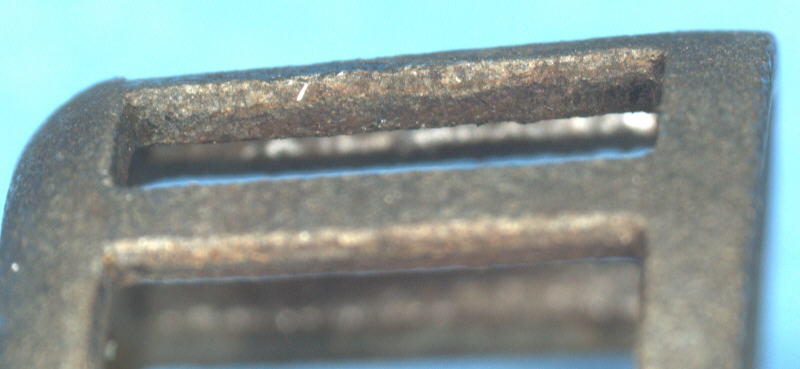

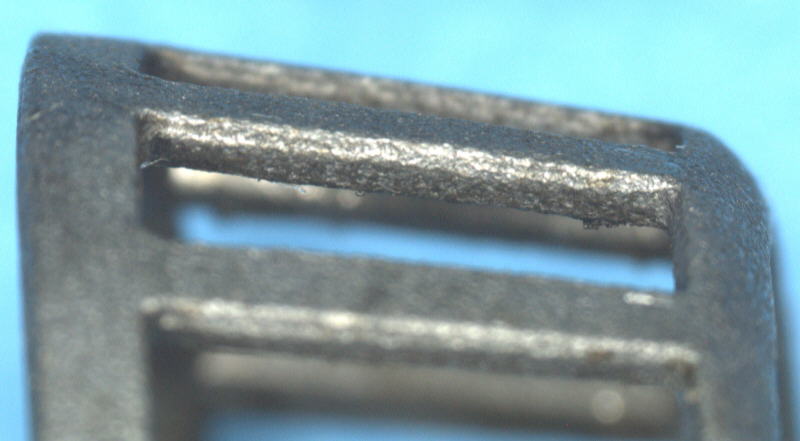

Käfig zeigt Korrosion und deutliche Anlaufspuren

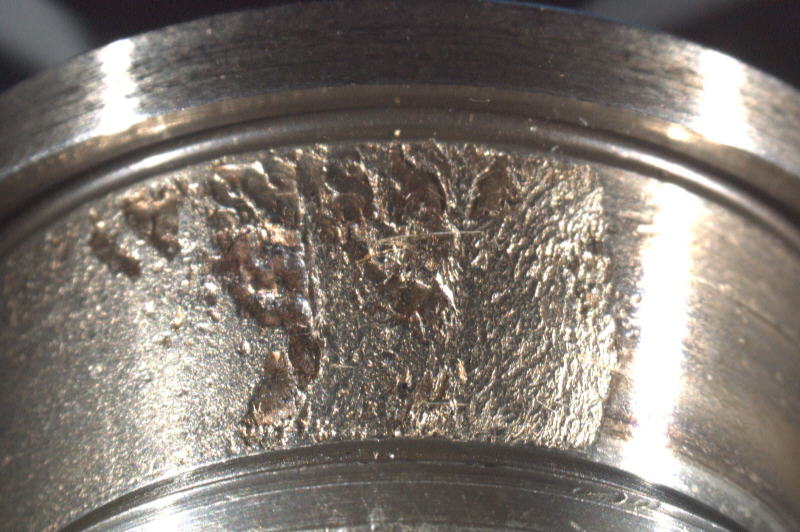

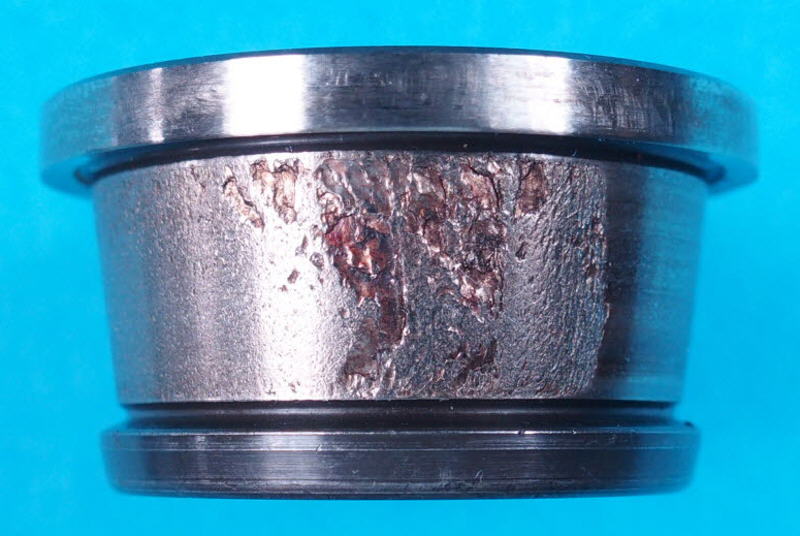

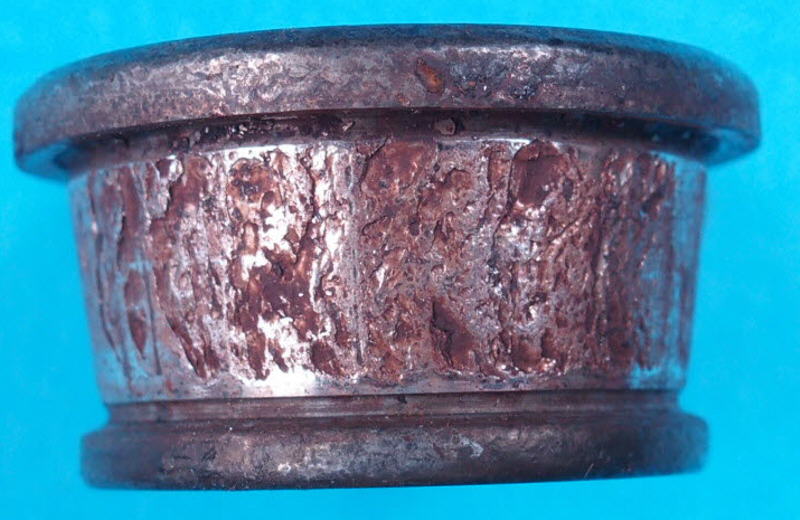

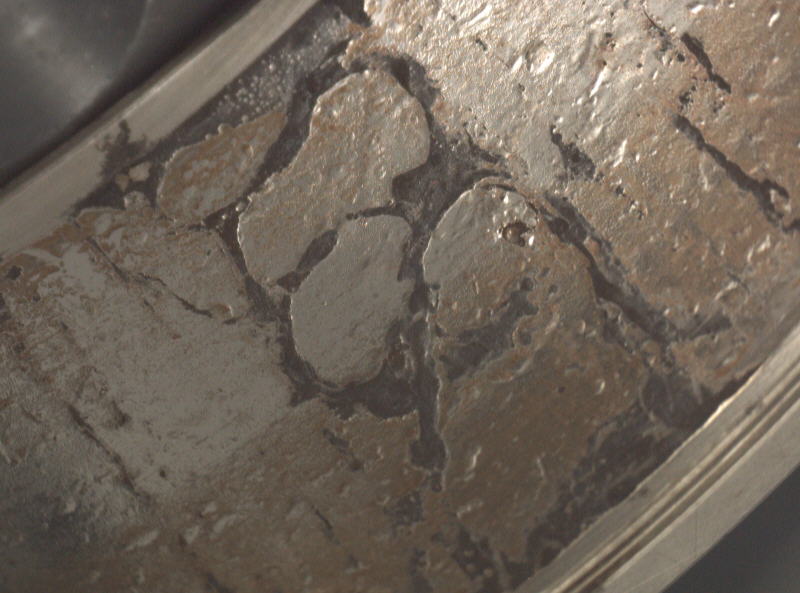

Innenring gerade noch so als Innenring zu erkennen, deutlich korrodierte Ausbrüche und Laufbahnschäden

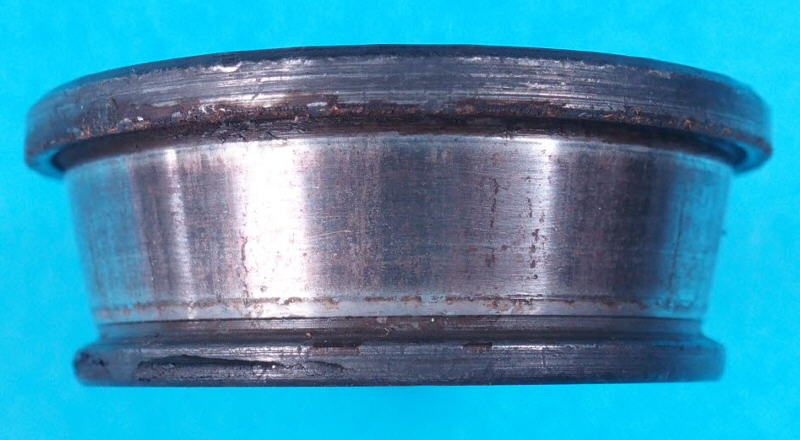

Außenring zeigt dazu passendes Schadensbild

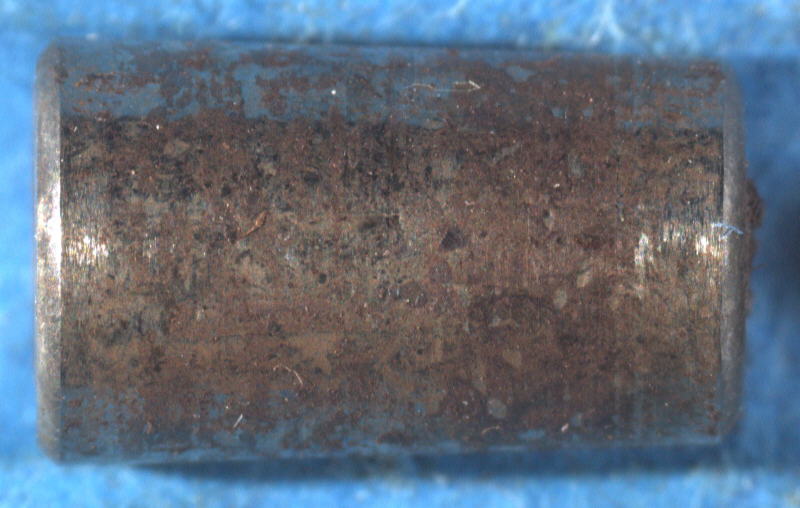

Wälzkörper nach Höllenritt
